C型孔用挡圈 GB/T 893

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	适用标准	类型
JT-RLBNGU	SUS304	GB/T 893.1-1986	C型

选型参数

选型表

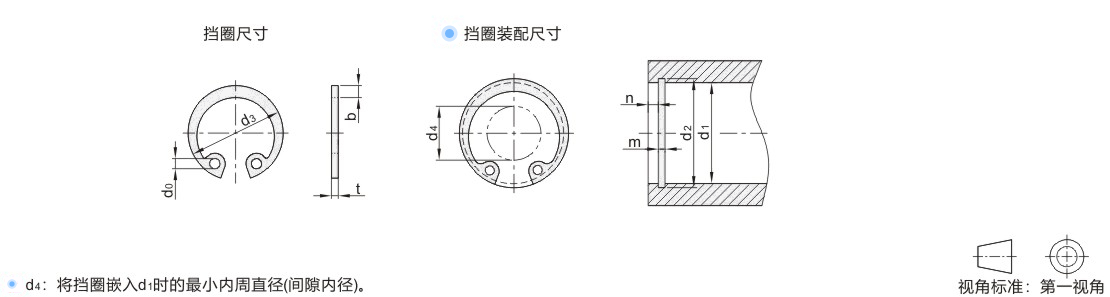

型号		公称规格 d1	挡圈尺寸						安装沟槽尺寸					其它
代码	规格		d3		t		b≈	d0	d2		m		n≥	d4≤
代码	规格		基本尺寸	极限偏差	基本尺寸	极限偏差	b≈	d0	基本尺寸	极限偏差	基本尺寸	极限偏差	n≥	d4≤
JT-RLBNGU	10	10	10.8	+0.36 -0.10	0.8	+0.04 -0.10	1.7	1.5	10.4	+0.11 0	0.9	+0.14 0	0.6	2
	11	11	11.8						11.4				0.6	3
	12	12	13.0						12.5				0.9	4
	13	13	14.1					1.7	13.6					4
	14	14	15.1		1.0	+0.05 -0.13	2.1		14.6		1.1			5
	15	15	16.2						15.7				1.2	6
	16	16	17.3						16.8					7
	17	17	18.3	+0.42 -0.13					17.8					8
	18	18	19.5						19.0	+0.13 0			1.5	9
	19	19	20.5				2.5	2.0	20.0					10
	20	20	21.5						21.0					10
	22	22	23.5						23.0					12
	24	24	25.9	+0.42 -0.21	1.2				25.2	+0.21 0	1.3		1.8	13
	25	25	26.9				2.8		26.2					14
	26	26	27.9				2.8		27.2					15
	28	28	30.1	+0.50 -0.25			3.2		29.4				2.1	17
	30	30	32.1						31.4	+0.25 0			2.1	18
	32	32	34.4					2.5	33.7				2.6	20
	35	35	37.8		1.5	+0.06 -0.15	3.6		37.0		1.7		3.0	23
	38	38	40.8				3.6		40.0				3.0	26
	40	40	43.5	+0.90 -0.39			4.0		42.5				3.8	27
	42	42	45.5	+0.90 -0.39			4.0	3.0	44.5					29
	45	45	48.5	+1.10 -0.46			4.7		47.5					31
	50	47	54.2		2.0	+0.06 -0.18			53.0	+0.30 0	2.2		4.5	36
	52	48	56.2						55.0					38
	60	50	64.2				5.2		63.0					44
	62	52	66.2				5.2		65.0					45
	70	70	74.5		2.5	+0.JT-VMPSLCSFZMPNZFZ -0.22	5.7		73.0		2.7			53
