旋转安全钩

图片仅供参考

旋转安全钩

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNUD	合金钢	喷塑(红色)	G80旋转货钩 ● 无轴承型
JT-YMNUU	合金钢	喷塑(红色)	G80旋转安全钩 ● 带轴承自锁型
JT-YMVUU	合金钢	喷塑(蓝色)	G100旋转安全钩 ● 带轴承自锁型

选型参数

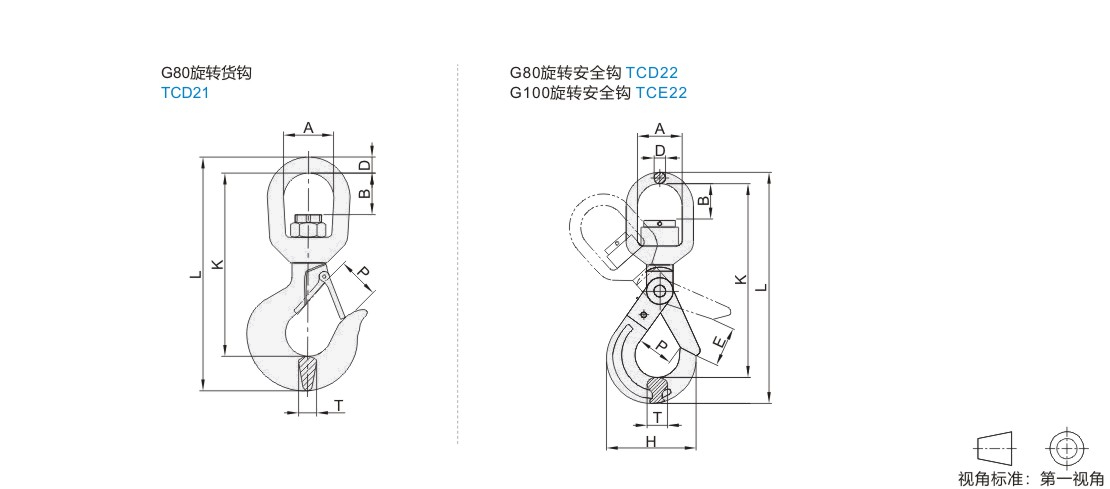

G80旋转货钩

型号									工作拉力 (T)					A±1.2				D±1					B±2.5				L±2.5					K±2				P±1.5					T±1					净重 (kg)
代码					规格				工作拉力 (T)					A±1.2				D±1					B±2.5				L±2.5					K±2				P±1.5					T±1					净重 (kg)
JT-YMNUD					1.12T				1.12					32				9					22.5				137					109				17					16					0.34
					2T				2					42				15.8					35				192					150				21.5					21					1.02
					3.15T				3.15					42.5				15.8					35				208.5					162.5				26					23					1.24
					5.3T				5.3					48				18					39				246					191				32.5					31					3.6
					8T				8					62				25					53				313					243.5				43					34					4.66
					12.5T				12.5					68				28.5					51				363.5					276.5				49.5					41.5					7.4
					15T				15					79				32					65				431					332				54.5					55.7					10.6
					21.2T				21.2					105				40					114				545.5					429.5				81					70					21.4
					31.5T				31.5					105				40					96				596					465.3				100					76.2					32

破断拉力是工作拉力的4倍。

G80旋转安全钩

型号								工作拉力 (T)				A			D				B				L				K				P				E				H			T				净重 (kg)
代码			规格					工作拉力 (T)				A			D				B				L				K				P				E				H			T				净重 (kg)
JT-YMNUU			1.12T					1.12				32.5±1			11.5±0.5				33.8±2				194±3				160±3				28±1				32±2				73±2			15±0.5				0.71
			2T					2				36±1			13±0.5				40±2				240±3				202±3				35±1				40±3				91±2			20±0.5				1.1
			3.15T					3.15				42±1			15.5±0.5				48±2				283±3				237±3				45±2				48±3				108±2			26±1				2.1
			5.3T					5.3				50±2			17±1				58±3				343±4				282±4				52.5±2				57±3				142±3			33±1				4
			8T					8				61±2			21.5±1				60±3				419±4				341.5±4				63±2				65±4				168.6±3			38±2				7.3
			12.5T					12.5				76±3			26.5±1				75.5±3				483±5				399.5				82±3				82±4				185±4			50±2				11.6
			15T					15				97±3			33±2				97±4				564±5				466±5				76±3				80±5				202±4			52±2				16
			21.2T					21.2				123±4			42±2				115±4				661±6				544±6				96±4				109±5				239±5			60±3				21.5

破断拉力是工作拉力的4倍。

G100旋转安全钩

型号								工作拉力 (T)				A±2			D±1.5				B±3				L±5			K±3					P±2				E±2.5				H±3			T±1				净重 (kg)
代码			规格					工作拉力 (T)				A±2			D±1.5				B±3				L±5			K±3					P±2				E±2.5				H±3			T±1				净重 (kg)
JT-YMVUU			1.4T					1.4				37			11.5				32				196.5			163					27				30				70			15				0.67
			2.5T					2.5				41			13				39				243			202					35.5				40				90			20				1.21
			4T					4				48			15.5				48				289			244					45				48				108			26				2.2
			6.7T					6.7				55			17				57				351			292					52.5				63				138			32.5				4.4
			10T					10				62			21.5				62				422			346					62				75				170			38				7.48
			16T					16				76			26.5				72				487			396					76				80				191			50				13.75
			19T					19				97			33				97				563			465					79				95				208			52				18.81

破断拉力是工作拉力的4倍。
