直线轴承样式

选型参数

内径d(mm) *

高度H(mm) *

直线轴承箱式单元单衬型/双衬型

图片仅供参考

直线轴承箱式单元单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用轴承 / 代码	固定座 / 材质	固定座 / 表面处理	使用环境温度	类型
JT-VIGROD	代码	JT-VIGMSU系列	铝合金	阳极氧化	-15~80°C	单衬型
JT-VIGRXD	代码	JT-VIGMSU系列	铝合金	阳极氧化	-15~80°C	双衬型

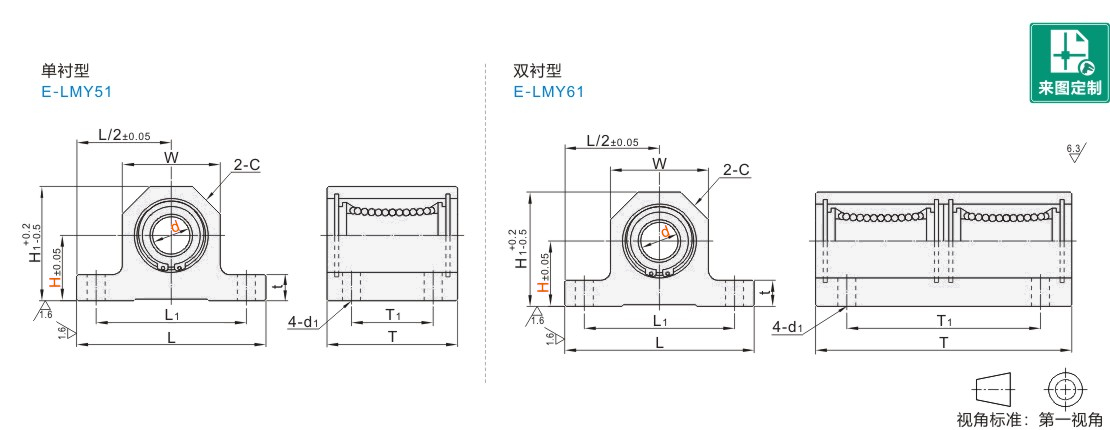

选型参数

选型表

型号		H 选择	L	H1	T		T1		t	W	C	L1	d1	基本额定负载				重量 (g)
型号					T		T1							C(动)N		Co(静)N		重量 (g)
代码	d				单衬型	双衬型	单衬型	双衬型						单衬型	双衬型	单衬型	双衬型	单衬型	双衬型
单衬型 JT-VIGROD 双衬型 JT-VIGRXD	12	15 20 25	58	H+15	40	70	25	50	8	30	8	46	5.5	412	670	442	885	41	80
	16	20 25 30	68	H+20	47	84	30	55	10	40	11	56		796	1247	1021	2041	75	145
	20	20 25 30	72	H+22	52	94	35	60	12	44	12	60		859	1453	1345	2689	96	180
	25	25 30 40	90	H+27.5	69	128	50	90	15	55	16	75	6.6	1095	1779	2046	4092	236	435
	30	30 40 50	105	H+32.5	74	138	55	100	20	65	18	85	9	1529	2484	2676	5352	262	477

kgf=N×0.101972
