旗型扭矩铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	安装方向	材质	表面处理/颜色	类型
JT-QAOFX	旗型	圆孔型	任意角度定位型	左侧	ZDC	喷塑（黑色）	任意停
JT-QAOFL	旗型	圆孔型	任意角度定位型	右侧	ZDC	喷塑（黑色）	任意停
JT-QAOMX	旗型	螺钉型	任意角度定位型	左侧	ZDC	喷塑（黑色）	任意停
JT-QAOML	旗型	螺钉型	任意角度定位型	右侧	ZDC	喷塑（黑色）	任意停

选型参数

选型表

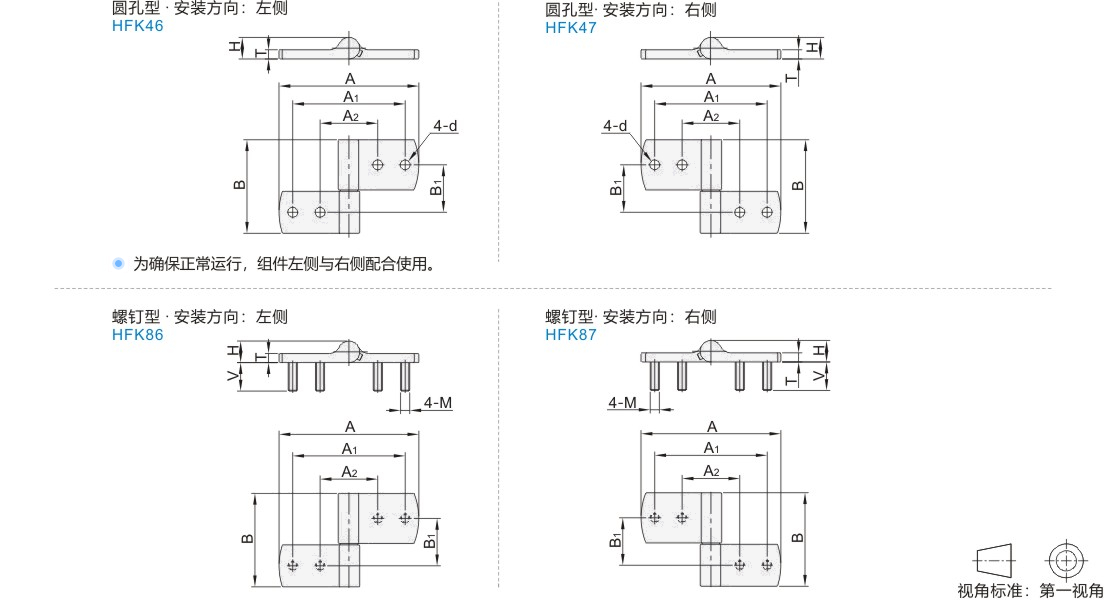

型号		A	B	A1	A2	B1	H	V	M	d	T	扭矩 (N·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	A2	B1	H	V	M	d	T	扭矩 (N·m)	参考重量 (kg/pcs)
圆孔型 JT-QAOFX JT-QAOFL 螺钉型 JT-QAOMX JT-QAOML	40	54	33.6	44	24	17.1	9	9.1	3	3.5	3.5	0.45±20%	0.02
	60											0.68±20%
	80											0.9±20%
	140	76.6	51.2	61.6	31.6	25.9	11.8	15.6	5	5.4	5	1.58±20%	0.06
	200											2.26±20%
	260											2.60±20%

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。
