丝杠外径D(mm) *

丝杠长度L(mm) *

159~1200/0.5

台阶长度F(mm) *

3~320/0.5

台阶长度G(mm) *

3~320/0.5

台阶长度T(mm) *

3~320/0.5

台阶长度S(mm) *

3~320/0.5

台阶直径V(mm) *

台阶直径Q(mm) *

台阶直径E(mm) *

3.5~38.5/0.5

左旋螺纹长度X(mm) *

50~554/0.5

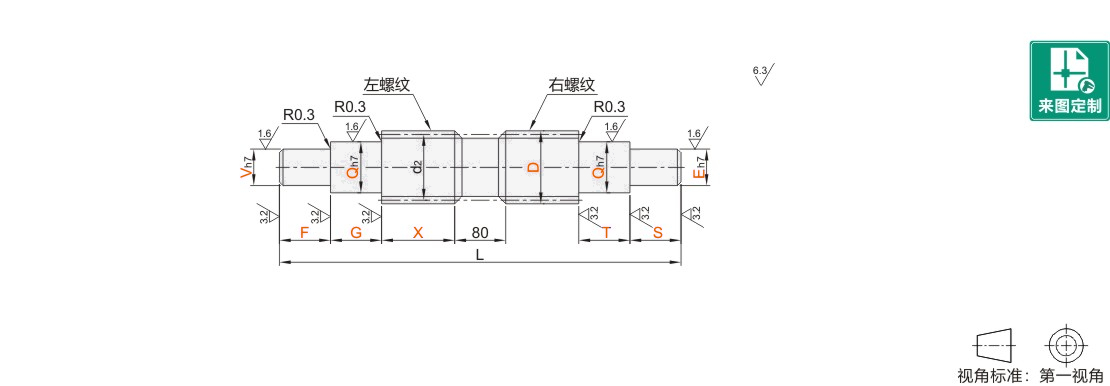

30度梯形丝杠两端二阶双向旋向

图片仅供参考

30度梯形丝杠两端二阶双向旋向

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-ILMUU	一端左旋一端右旋	S45C	发黑	两端二阶型
JT-ILMUX	一端左旋一端右旋	SUS303	—	两端二阶型

丝杠端部存在工艺孔。

Q尺寸14、20与数字式位置显示器配合使用(数字式位置显示器详见怡合达电商平台)。

选型参数

选型表

型号		最小单位0.5		V·Q 选择	最小单位0.5		螺距 P			有效直径 d2		螺纹牙根直径 (min)					螺纹升角
代码	D	L	F·G·T·S	V·Q 选择	E	X	螺距 P			有效直径 d2		螺纹牙根直径 (min)					螺纹升角
JT-ILMUU JT-ILMUX	12	159~1000	3≤F≤V×8 3≤G≤Q×8 3≤T≤Q×8 3≤S≤E×8 Q、V≤9时 F、G、T、S为 Q、V的5倍以下	7 8 9	Q/2≤E≤Q-1.5	请根据使用要求指定尺寸。	2			11		9.2					3°19´
	14			7 8 9 10			3			12.5		10.1					4°22´
	16			8 9 10 12			3			14.5		12.1					3°46´
	18	159~1200		8 9 10 12			4			16		13.1					4°33´
	20			8 9 10 12 14 15			4			18		15.1					4°03´
	22			8 9 10 12 14 15			5			19.5		16.1					4°40´
	25			9 10 12 14 15 16 17						22.5		19					4°03´
	28			10 12 14 15 16 17 20						25.5		22					3°34´
	32			12 14 15 16 17 20 25			6			29		24.5					3°46´
	36			15 16 17 20 25						33		28.5					3°19´
	40			16 17 20 25 30						37		32.5					2°57´
	50	200~1200		25 30 35 40			8			46		40.4					3°10´

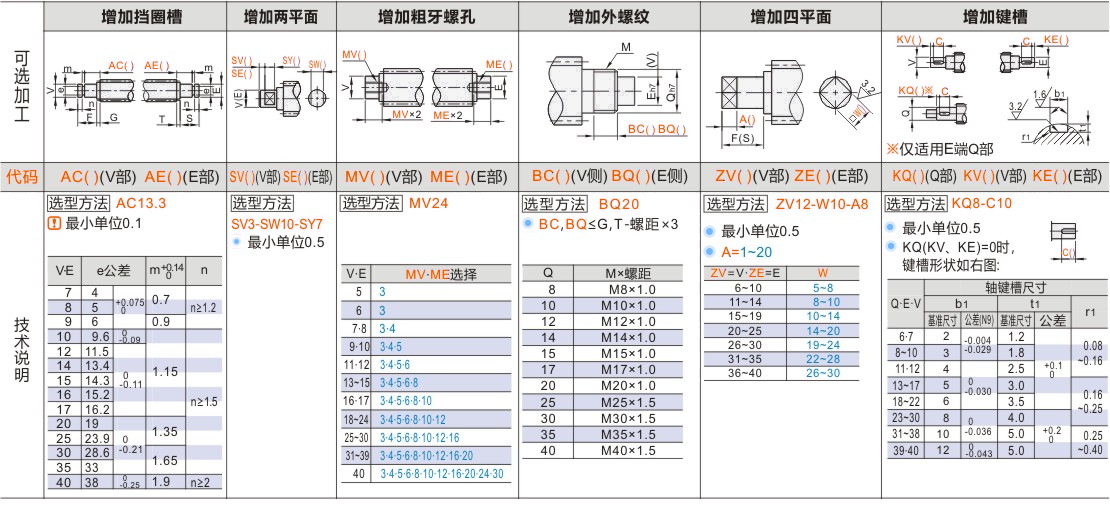

可选加工参数
