正交型支柱固定夹

图片仅供参考

正交型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 国标	表面处理	类型
JT-PVMQD	SS400	发黑	正交型
JT-PVMQU	SS400	喷细砂无电解镀镍	正交型
JT-PVMQQ	SUS304	—	正交型

选型参数

选型表

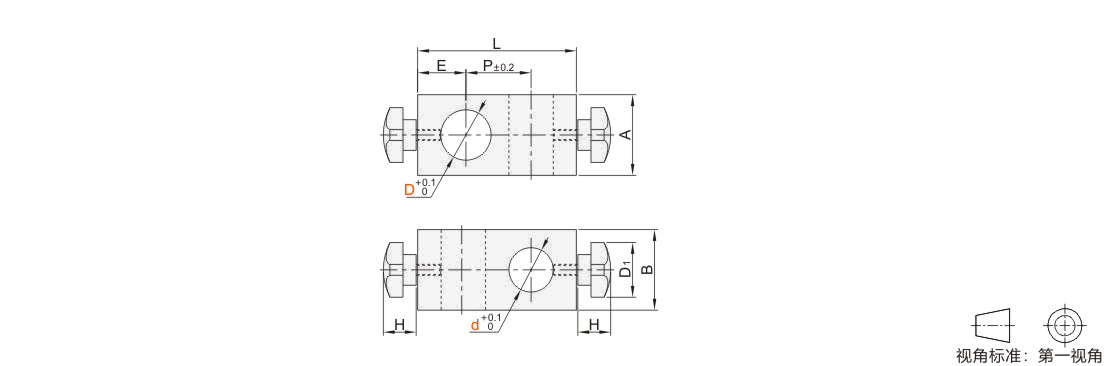

型号		d	A	B	H	D1	E	P	L	附件固定把手
代码	D	d	A	B	H	D1	E	P	L	附件固定把手
(SS400) JT-PVMQD JT-PVMQU (SUS304) JT-PVMQQ	10	10	15	15	18	25	14	12	40	HAT13-M5-D25-L10
	10	12	15	15			14.5	14	44
	12	12	16	16			15	15	45
		16	15	20				17	49
		20	20	25				19	53	HAT13-M6-D25-L10
	15	15		20			16.5	19	52
	16	16		20			17	21	55
		20	25	25			20	23	65	HAT13-M6-D25-L15
		25		30			20	24	68	HAT13-M6-D25-L15
	20	20		25	26	40	19	22	60	HAT13-M8-D40-L10
	25	25	30	30			21.5	28	71	HAT13-M8-D40-L10
	25	35	35	45			27	33	90	HAT13-M8-D40-L15
	30	30	40	40			30	35	93	HAT13-M8-D40-L15
