直线导轨把手型夹具

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①主体	材质 / ②左右螺丝	材质 / ③夹紧块	表面处理 / ①主体	表面处理 / ②左右螺丝	表面处理 / ③夹紧块	类型
JT-HMSGD	S45C	SCM435	S45C	无电解镀镍	发黑	—	把手型
JT-HMSGU	S45C	SCM435	S45C	无电解镀镍	发黑	—	旋钮型

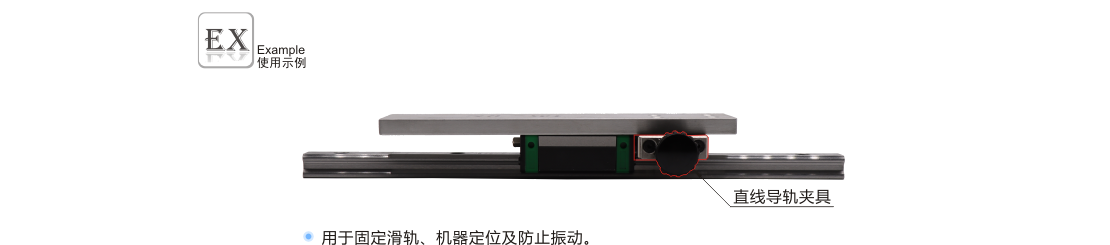

仅适用于水平方向，请勿用于垂直方向上的位置保持。

请根据中载/重载直线导轨的H尺寸配合使用。

选型参数

选型表

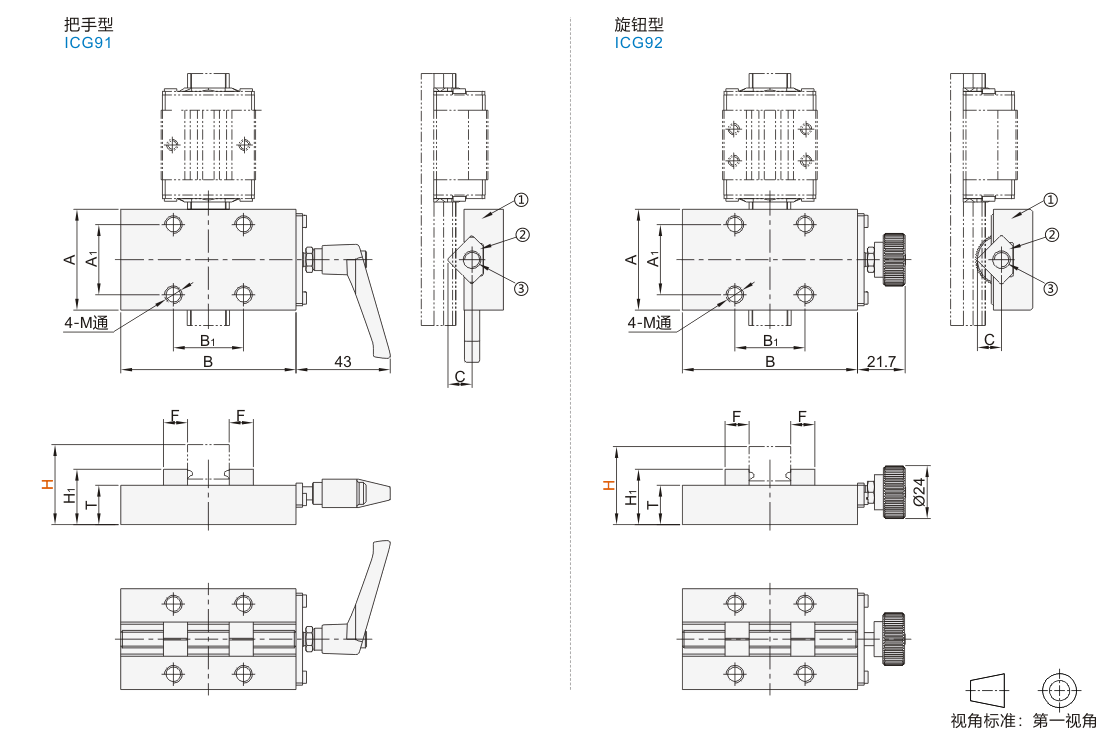

型号		A	B	A1	B1	F	T	H1	C	M	夹紧块调整范围	紧固扭矩(N·m)		保持力(N)
代码	H	A	B	A1	B1	F	T	H1	C	M	夹紧块调整范围	JT-HMSGD	JT-HMSGU	JT-HMSGD	JT-HMSGU
把手型 JT-HMSGD 旋钮型 JT-HMSGU	24	32	44	24	24	10	10.5	16.3	9.5	M4	10~22	2.5	0.7	400	100
	28	35	50	25	25		11.5	17.3	9.5	M5	14~28
	30	38	54	28	28		11	18.3	11	M5	15~30
	33	38	62	26	26		14	19.8	9.5	M6	16~40
	36	42	60	30	30		13	20.3	11	M6	17~36
	42	46	80	32	32		18	25.3	11	M8	21~56
