双节距大滚子输送链轮

图片仅供参考

双节距大滚子输送链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

链轮

代码	系列	材质	热处理	表面处理	类型
VLP01	2042系列	S45C	齿顶高频	发黑	双节距大滚子输送链轮
VLP11	2052系列	S45C	齿顶高频	发黑	双节距大滚子输送链轮
VLP21	2062系列	S45C	齿顶高频	发黑	双节距大滚子输送链轮

链条

代码	类型	系列	节距(P)	材质
VMP01	双节距大滚子输送链条	2042	25.4	钢
VMP11		2052	31.75
VMP21		2062	38.1

双节距大滚子全扣接头

代码	类型	材质
JT-KGKDX	双节距大滚子全扣接头	钢

键槽/螺孔尺寸

D				键槽 b×t1			M
25·30				8×3.3			8
35				10×3.3			8
40				12×3.3			8
45				14×3.8			10

选型参数

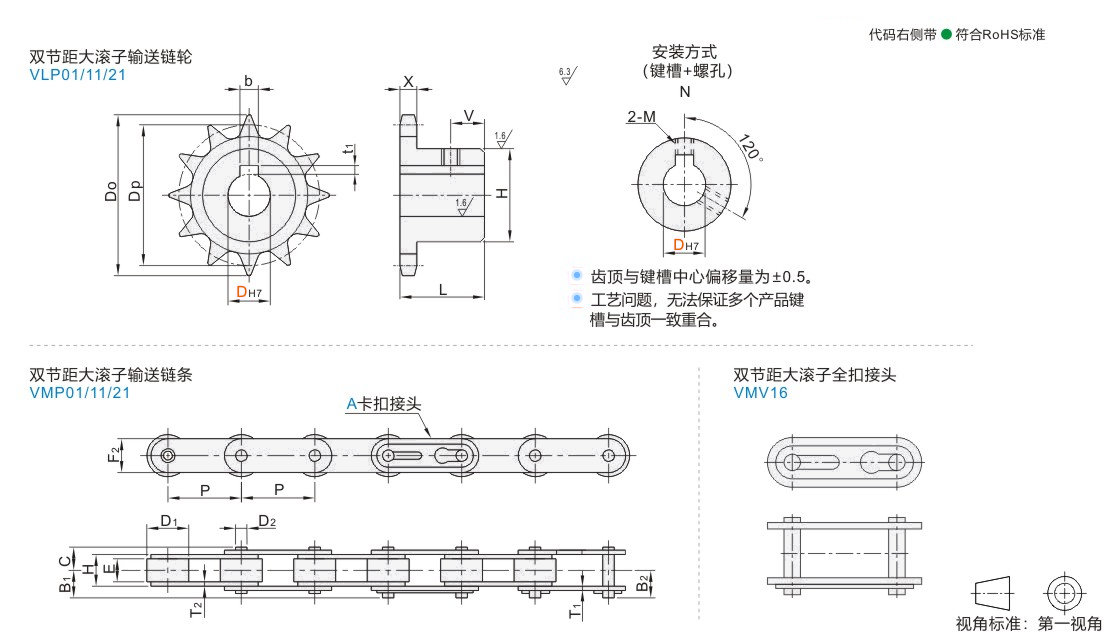

双节距大滚子输送链轮

型号		轴孔径	外径	分度圆直径	轮毂		V	X
代码	齿数	DH7	Do	Dp	H	L	V	X
2042系列 JT-KIFSD-2042	10	25 30 35	93	82.20	63	25	7	7.2
	11	25 30 35	102	90.16
	12	25 30 35	108	98.14
	13	25 30 35	118	106.14
	14	25 30 35	127	114.15
2052系列 JT-KIFDD-2052	10	25 30 35 40	116	102.75	73	28	8	8.7
	11	25 30 35 40	127	112.70
	12	25 30 35 40	138	122.67
	13	25 30 35 40	148	132.67
	14	25 30 35 40	158	142.68
	15	25 30 35 40	168	152.71
2062系列 JT-KIFUD-2062	10	30 35 40 45	140	123.29	80	45	12	11.7
	11	30 35 40 45	153	135.23
	12	30 35 40 45	165	147.21

双节距大滚子输送链条

型号		接头形式	内节内高	滚子	销轴				链节
代码	节数	接头形式	E	D1	C	B1	B2	D2	T1	T2	H	F2
2042系列 JT-KGFSD-2042	4~	A(卡扣)	7.92	15.88	8.16	9.36	10.56	3.98	1.49	1.49	11.17	12.06
2052系列 JT-KGFDD-2052			9.52	19.05	10.15	11.55	12.32	5.09	2.01	2.01	13.84	15.08
2062系列 JT-KGFUD-2062			12.7	22.22	12.63	14.00	15.43	5.96	2.38	2.38	17.75	18.09

“键槽尺寸可选加工”见链轮/链条产品简介。

双节距大滚子全扣接头

型号		节距
代码	系列	节距
JT-KGKDX	2042	25.4
	2052	31.75
	2062	38.1
