V型导向轮单列/双列轴承

图片仅供参考

V型导向轮单列/双列轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	本体 / 材质	本体 / 表面处理	本体 / 硬度	轴承	挡圈	类型
JT-EXPSD	S45C	—	—	钢	弹簧钢	V型 ● 单列轴承 ● 钢丝绳用
JT-EXPSU	S45C	发黑	—	钢	弹簧钢	V型 ● 单列轴承 ● 钢丝绳用
JT-EXPSQ	S45C	无电解镀镍	—	钢	不锈钢	V型 ● 单列轴承 ● 钢丝绳用
JT-EXPSX	铝合金	本色阳极氧化	—	钢	不锈钢	V型 ● 单列轴承 ● 钢丝绳用
JT-EXPFD	S45C	—	—	钢	弹簧钢	V型 ● 单列轴承 ● 槽钢用
JT-EXPFU	S45C	发黑	—	钢	弹簧钢	V型 ● 单列轴承 ● 槽钢用
JT-EXPFQ	S45C	无电解镀镍	—	钢	不锈钢	V型 ● 单列轴承 ● 槽钢用
JT-EXPUD	SCM435	发黑	40~45HRC	SUJ2	弹簧钢	V型 ● 单列轴承 ● 轨道用
JT-EXPQD	S45C	无电解镀镍	—	SUJ2	弹簧钢	V型 ● 双列轴承 ● 轨道用
JT-EXPQU	SCM435	发黑	40~45HRC	SUJ2	弹簧钢	V型 ● 双列轴承 ● 轨道用
JT-EXPQQ	SUS304	—	—	SUS304	SUS304	V型 ● 双列轴承 ● 轨道用

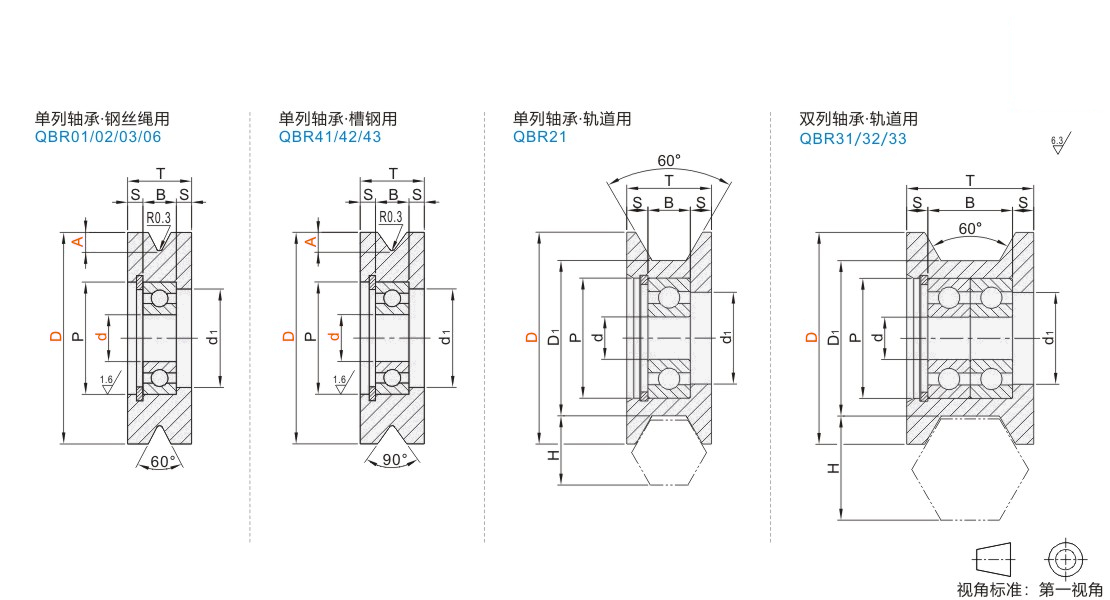

选型参数

单列轴承·钢丝绳用

型号		A	d	d1	P	T	S	B	使用轴承
代码	D	A	d	d1	P	T	S	B	使用轴承
JT-EXPSD JT-EXPSU JT-EXPSQ JT-EXPSX	20	4	3	8	10	10	3	4	BAF623ZZ
	30		5	13	16	10	2.5	5	BAF625ZZ
	40		6	16	19	12	3	6	BAF626ZZ
	30	5	6	16	19	12			BAF626ZZ
	40	5	8	21	24	14			BAF628ZZ
	40	7	8	21	24			8	BAF628ZZ
	50	7	10	23	26				BAY6000ZZ
	50	9
	60	9
		11				16	4
			12	25	28	20	6		BAY6001ZZ
	100		12	25	28	16	4		BAY6001ZZ

单列轴承·槽钢用

型号		A	d	d1	P	T	S	B	使用轴承
代码	D	A	d	d1	P	T	S	B	使用轴承
JT-EXPFD JT-EXPFU JT-EXPFQ	20	3	3	7.8	10	10	3	4	BAF623ZZ
	30	3	5	12.8	16	10	2.5	5	BAF625ZZ
	40	5	8	20.8	24	14	3	8	BAF628ZZ
	50	5	10	22.8	26	14	3		BAY6000ZZ
	60	6	10	22.8	26	16	4		BAY6000ZZ
	100	6	12	24.8	28	16	4		BAY6001ZZ

单列轴承·轨道用

型号		D1	d	d1	H	P	T	S	B	使用轴承
代码	D	D1	d	d1	H	P	T	S	B	使用轴承
JT-EXPUD	50	40	10	22	14	26	19	5.5	8	6000ZZ
JT-EXPUD	60	47	12	26	17	32	23	6.5	10	6201ZZ

双列轴承·轨道用

型号		D1	d	d1	H	P	T	S	B	使用轴承
代码	D	D1	d	d1	H	P	T	S	B	使用轴承
JT-EXPQD JT-EXPQU JT-EXPQQ	30	22	6	13	14	17	18	3	12	606ZZ×2
	40	28	8	18	17	22	23	4.5	14	608ZZ×2
	50	34	10	22	19	26	24	4	16	6000ZZ×2
	60	41	12	26	24	32	32	6	20	6201ZZ×2
	70	46	15	29	30	35	39	8.5	22	6202ZZ×2
