卡套接头弯接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TWRDD	SUS316	外螺纹 ● 弯接头

选型参数

选型表

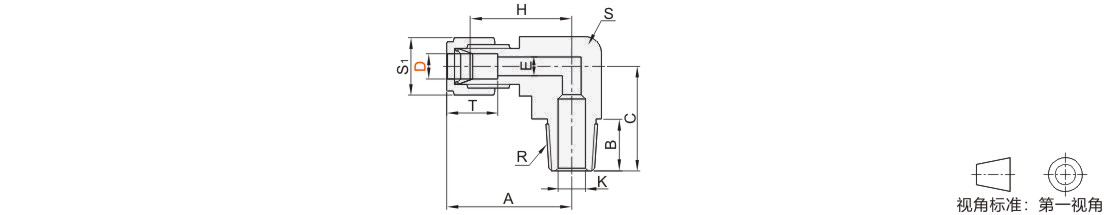

型号		公称型号	R	A	B	C	T	E	平面对边 S	六角对边 S1	H	K
代码	D	公称型号	R	A	B	C	T	E	平面对边 S	六角对边 S1	H	K
JT-TWRDD	3.18(1/8")	1	R1/8	26.1	10	19.1	14	2.4	12.7	12	18.6	4.8
	3.18(1/8")	2	R1/4	26.1	14	23.2	14	2.4	15		18.6	7.1
	4	1	R1/8	25.8	10	19.1	13.7	3	12.7		19.1	4.8
	4	2	R1/4	25.8	14	23.2	13.7	3	15		19.1	7.1
	6	1	R1/8	27.4	10	19.1	15.8	4.8	12.7	14	19.6	4.8
		2	R1/4	27.4	14	23.2			15		19.6	7.1
		3	R3/8	30.2	14	26			17.5		22.4	9.5
		4	R1/2	32.2	19	33			20.6		24.4	11.9
	6.35(1/4")	1	R1/8	27.4	10	19.1			12.7		19.6	4.8
		2	R1/4	27.4	14	23.2			15		19.6	7.1
		3	R3/8	30.2	14	26			17.5		22.4	9.5
	8	1	R1/8	29	10	21.1	16.7	6.4	15	16	21.3	4.8
		2	R1/4	29	14	23.2			15		21.3	7.1
		3	R3/8	30.8	14	26			17.5		23.1	9.5
		4	R1/2	32.8	19	33			20.6		25.1	11.9
	9.53(3/8")	2	R1/4	28.9	14	24.2	19.6	7.1	15	17	21.3	7.1
		3	R3/8	31.5	14	26			17.5		23.9	9.5
		4	R1/2	33.5	19	33			20.6		25.9	11.9
	10	2	R1/4	31.5	14	26		7.9	17.5	19	23.9	7.1
		3	R3/8	31.5	14	26			17.5		23.9	9.5
		4	R1/2	33.5	19	33	23.8		20.6		25.9	11.9
	12	2	R1/4	36.7	14	28		9.5				7.1
		3	R3/8		14	28				22		9.5
		4	R1/2		19	33						11.9
	12.7(1/2")	2	R1/4	36.1	14	28	23.4	10.4				7.1
		3	R3/8		14	28						9.5
		4	R1/2		19	33						11.9

暂未上传文档资料

卡套接头 弯接头 外螺纹
