免键梯形齿同步轮 T10型

图片仅供参考

免键梯形齿同步轮 T10型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套
Y-EAD01	T10150	15	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—
Y-EAD01	T10200	20	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—
Y-EAD01	T10250	25	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—
Y-EAD01	T10300	30	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—
Y-EAD01	T10400	40	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—
Y-EAD01	T10500	50	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—

T10250选择F形时，轴孔径12~30适用CT衬套、32·35适用CH衬套。
T10300选择F形时，轴孔径15~32适用CT衬套、35适用CH衬套。

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

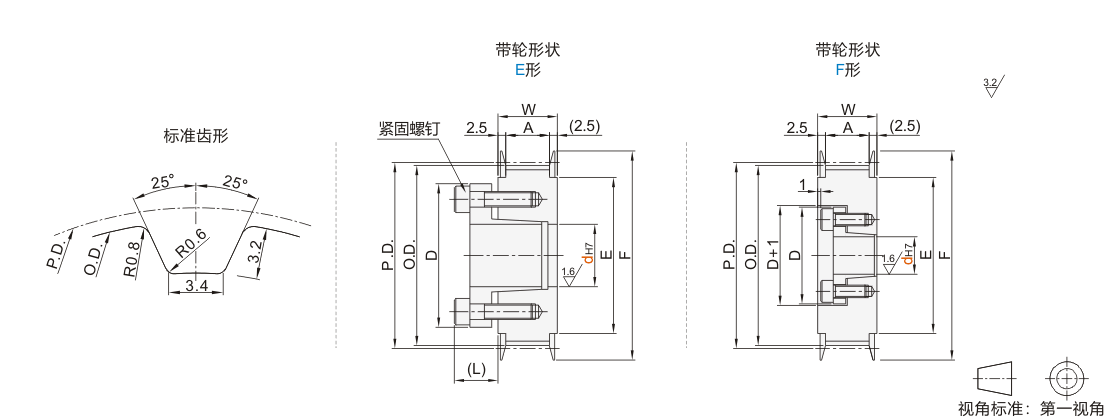

型号					带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)												P. D .	O. D .	F	E	带轮公称宽度
						T10150		T10200		T10250		T10300		T10400		T10500
						E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形
代码				齿数		CT衬套	CT衬套	CT衬套	CT衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套	CT衬套	CT衬套					A	W
JT-RVBNSD-T10150 JT-RVBNSD-T10200 JT-RVBNSD-T10250 JT-RVBNSD-T10300 JT-RVBNSD-T10400 JT-RVBNSD-T10500				15	E F	12	12	12	12	12	12			12～14	12	12～14	12	47.75	45.90	52	36	皮带宽度15 T10150 A:17 W:22 皮带宽度20 T10200 A:22 W:27 皮带宽度25 T10250 A:27 W:32 皮带宽度30 T10300 A:32 W:37 皮带宽度40 T10400 A:43 W:48 皮带宽度50 T10500 A:53 W:58
				16		12~15		12~15	12	12~15	12~15	15	15	12～17	12～15	12～17	12～15	50.93	49.05	58	40
				18		12~17		12~17	12~17	12~17	12~17	15~ 17	15~17	12～17	12～17	12～17	12～17	57.30	55.45	61	45
				20		12~17		12~17	12~17	12~17	12~17	15~ 17	15~17	12～22	12～18	12～22	12～18	63.66	61.80	67	50
				22		14~25		14~25	14~25	14~25	14~25	15~25	15～25	14～25	14～25	14～25	14～25	70.03	68.15	80	60
				24														76.39	74.55	87	67
				25														79.58	77.70
				26										14～35	14～35	14～35	14～35	82.76	80.90
				28		16~35		16~35	16~35	16~35	16~35	16~35	16～35	16～35	16～35	16～35	16～35	89.13	87.25	95	75
				30		16~35		16~35	16~35	16~35	16~35	16~35	16～35	16～35	16～35	16～35	16～35	95.49	93.65	104	84
				32		20~35		20~35	20~35	20~35	20~35	20~35	20～35	20～35	20～35	20～35	20～35	101.86	100.00	111	90
				34														108.23	106.40	115	95
				36														114.59	112.75	123	102
				40														127.32	125.45	135	115
				44														140.06	138.20	152	130
				48														152.79	150.95	160	140

胀套孔径尺寸表

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37
16	83	42	37	38
17	88	45	38	39	13
18	154	48	43	40	13
19	163	49	45	42	14
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5

可选加工参数
