选型参数

定位部直径D(mm) *

台阶型直柱圆头销

图片仅供参考

台阶型直柱圆头销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	类型
JT-FLMOD	SK95	淬火硬度58~60HRC	—	台阶型 ● 圆型
JT-FLMOU	SKS3	淬火硬度58HRC~	镀硬铬，镀层厚度3~5μm	台阶型 ● 圆型
JT-FLMOQ	SKD11	淬火硬度58HRC~	—	台阶型 ● 圆型
JT-FLMOF	SUS304	—	—	台阶型 ● 圆型
JT-FLMLD	SK95	淬火硬度58~60HRC	—	台阶型 ● 多棱型
JT-FLMLU	SKS3	淬火硬度58HRC~	镀硬铬，镀层厚度3~5μm	台阶型 ● 多棱型
JT-FLMLQ	SKD11	淬火硬度58HRC~	—	台阶型 ● 多棱型
JT-FLMLF	SUS304	—	—	台阶型 ● 多棱型

选型参数

选型表

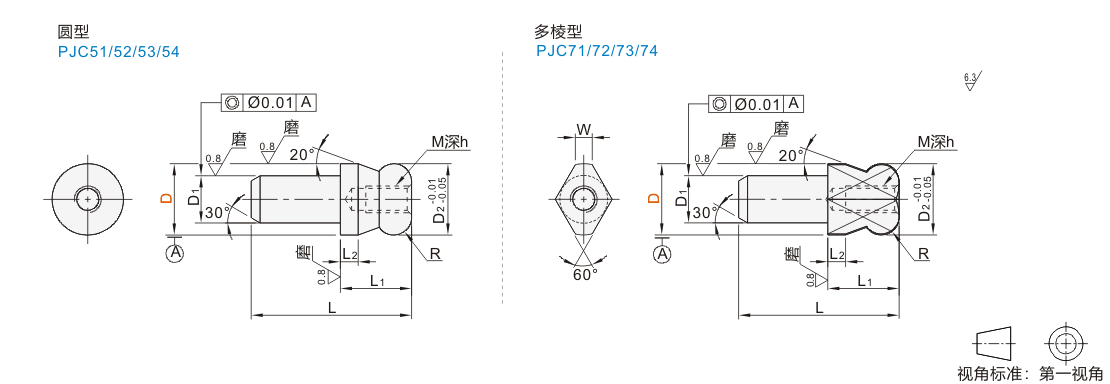

型号		D1g6	D2	L	L1	L2	M	h	R	W
代码	Dn6	D1g6	D2	L	L1	L2	M	h	R	W
圆型 JT-FLMOD JT-FLMOU JT-FLMOQ JT-FLMOF 多棱型 JT-FLMLD JT-FLMLU JT-FLMLQ JT-FLMLF	6	4	6	10	6	2	M2.5	4.5	R1	1.7
	8	6	8	14	8	2	M3	6	R2	2
	10	7	10	17	10	2.5	M3	6	R2.5	2.5
	12	8	12	20	12	3	M4	8	R3	2.5
	14	10	14	24	14	3.4	M4	8	R3.5	3.76
	16	12	16	28	16	4	M5	10	R4	4.3
	20	14	20	34	20	5	M5	10	R5	5
	22*	16	22	38	22	5.5	M5	10	R5.5	5
	25*	18	25	43	25	6	M5	10	R6	5.6

JT-FLMOF/JT-FLMLF无标*规格。
