内六角圆柱头螺钉超短头型全牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：可以直接使用在以往会被六角螺栓头阻碍到的地方。

JT-YBAOF表面处理根据批次不同，可能会存在轻微色差。

选型参数

JT-YBAOD—54

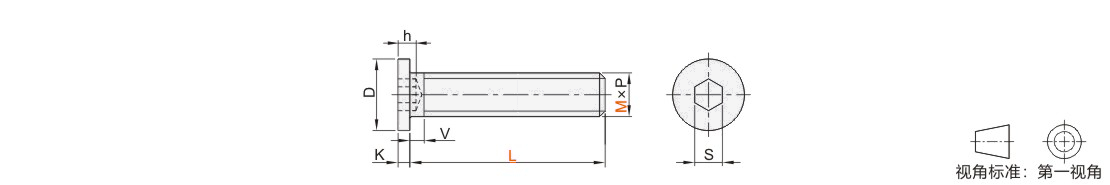

型号		L	P 螺距	D	K	S	h (max)	V (max)
代码	M	L	P 螺距	D	K	S	h (max)	V (max)
(SCM435) JT-YBAOD JT-YBAOQ JT-YBAOF	2	3 4 5 6 8 10 12 14 16 18	0.4	4	1.1	1.3	1.2	1.2
	2.5	3 4 5 6 8 10 12 14 16 18 20	0.45	5	1.3	1.3	1.5	1.5
	3	3 4 5 6 8 10 12 14 16 18 20	0.5	6	1.3	1.5	2	1.6
	4	4 5 6 8 10 12 14 16 18 20 25 30	0.7	8	1.5	2	2.5
	5	5 6 8 10 12 14 16 18 20 25 30	0.8	9		3	3
	6	6 8 10 12 14 16 18 20 25 30	1.0	10		3	4	2
	8	*68 10 12 14 16 18 20 25 30 35 40 45 50 55 60**	1.25	13		4	5	2.5
	10	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	1.5	16		5	5	3

JT-YBAOQ不适用带*规格。

JT-YBAOU

型号		L	P 螺距	D	K	S	h (max)	V (max)
代码	M	L	P 螺距	D	K	S	h (max)	V (max)
(SUS304) JT-YBAOU	2	3 4 5 6 8 10 12 14 16 18	0.4	4	1.1	1.3	1.2	1.2
	2.5	3 4 5 6 8 10 12 14 16 18 20	0.45	5	1.3	1.3	1.5	1.5
	3	3 4 5 6 8 10 12 14 16 18 20	0.5	6	1.5	1.5	2	1.6
	4	4 5 6 8 10 12 14 16 18 20 25 30	0.7	8		2	2.5
	5	5 6 8 10 12 14 16 18 20 25 30	0.8	9		3	3
	6	6 8 10 12 14 16 18 20 25 30	1.0	10		3	4	2
	8	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	1.25	13		4	5	2.5
	10	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	1.5	16		5	5	3

TAF01/02/03/04薄圆柱头螺钉，比TAC01/21圆柱头螺钉头部厚度更薄，相对所需空间也小。

JT-YBAOD/JT-YBAOU/JT-YBAOQ/JT-YBAOF超短头圆柱头螺钉，比TAF01/02/03/04薄圆柱头螺钉头部更薄，安装所需空间更小。

JT-YBPDD/JT-YBPQO/JT-YBPQX超薄头圆柱头螺钉，相对上述三款型号螺钉安装所需空间更加具有优势。

暂未上传文档资料

内六角圆柱头螺钉 超短头型 全牙
