规格 *

快装式铰链平型

图片仅供参考

快装式铰链平型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装类型	材质	表面处理	类型
JT-QAPDU	倒扣型	ZDC	发黑	平型 ● 方型 ● 快速安装型
JT-QAPDQ	倒扣型	ZDC	电泳(黑色)	平型 ● 方型 ● 快速安装型

选型参数

选型表

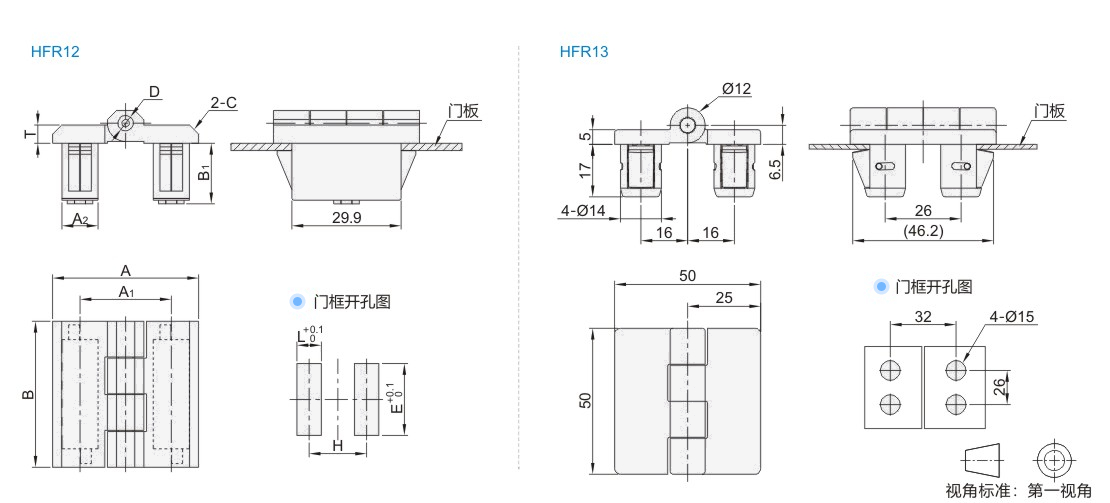

型号				适合门厚 (mm)				A		A1		A2		B		B1		C	D		T		L	E		H	负载 (kg)		参考重量 (kg/pcs）
代码		规格		适合门厚 (mm)				A		A1		A2		B		B1		C	D		T		L	E		H	负载 (kg)		参考重量 (kg/pcs）
JT-QAPDU		40A		1.2~1.7				40		25		9.9		40		16.6		2.5	4		5		10	30		25	18		0.1
		40B		1.7~2.2
		40C		2.2~2.7
		40D		2.7~3.2
		50A		1.2~1.7				50		30		9.9		50		16.6		3	6		6		10	30		30	18		0.15
		50B		1.7~2.2
		50C		2.2~2.7
		50C		2.2~2.7																												50D		2.7~3.2
		60A		1.2~1.7																												50D		2.7~3.2				60		36		14.95		60		17.4		3.5	8		6		15	30		36	25		0.22
		60B		1.7~2.2
		60C		2.2~2.7
		60D		2.7~3.2

容许负载为使用2个时的数值。

型号		适合门厚 (mm)	负载 (kg)	重量 ( kg/pcs)
代码	规格	适合门厚 (mm)	负载 (kg)	重量 ( kg/pcs)
JT-QAPDQ	50A	0.9~1.4	20	0.2
	50B	1.4~1.9
	50C	1.9~2.4

容许负载为使用2个时的数值。
