选型参数

丝杠轴径 *

导程 *

长度L(mm) *

250~1500/1

固定端连接位长度F(mm) *

20~25/1

固定端连接位外径P(mm) *

12~17/1

滚珠丝杠标准螺帽型 C5精度

图片仅供参考

滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMKQU	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

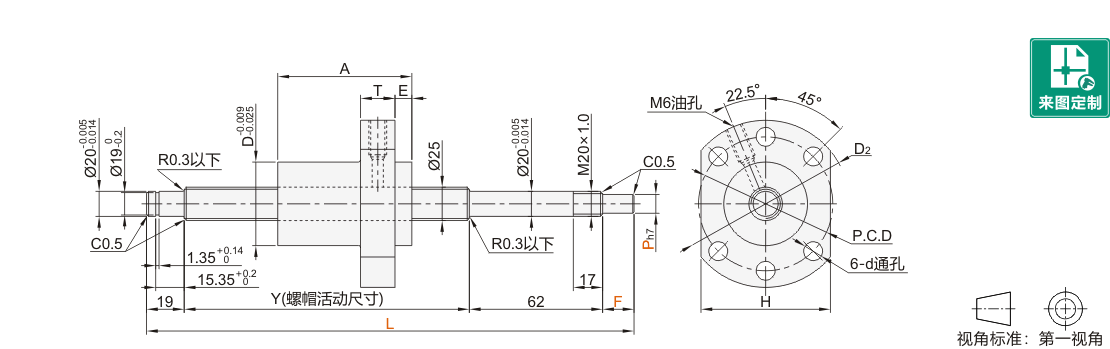

型号								最小单位1										Y	A	D		D2	E	H		T	P.C.D	d		滚珠直径				螺母环圈数			基本额定负载
代码			丝杠轴径			导程		L				F			P			Y	A	D		D2	E	H		T	P.C.D	d		滚珠直径				螺母环圈数			C(动)kN			Co(静)kN
JT-IMKQU			25			5		250~1500				20~25			12~17			L-(81+F)	33	40		62	7	48		10	51	6.6		3.175				3.8×1			16.18			45.68
						10													52							12								3.8×1			16.06			45.43
						25													60							12								1.8×1			8.27			21.56

研磨滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMKQU	25	5 10 25	圆法兰	JT-IVXSD-20	JT-IVXDD-20
JT-IMKQU	25	5 10 25	方形	JT-IVXFD-20	JT-IVXQD-20

研磨滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMKQU	25	5	JT-IAASD	2505
		10	JT-IAASU	2505
		25	JT-IAASX	2510

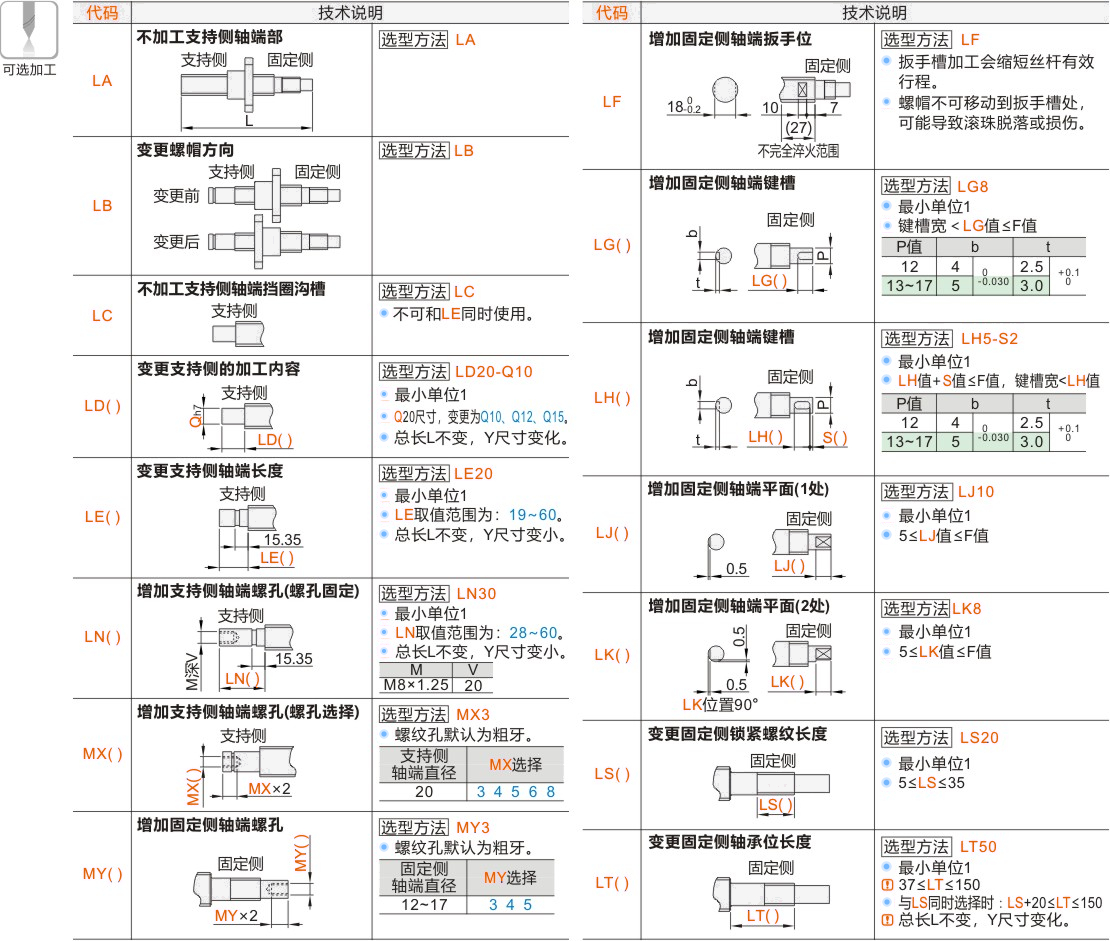

可选加工参数

产品名称

暂未上传文档资料
