公称直径M(mm) *

方形支座螺母

图片仅供参考

方形支座螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹精度	材质	表面处理	类型
JT-IVXMD	6H	S45C	发黑	标准型 ● 普通级
JT-IVNMD	6H	S45C	无电解镀镍	标准型 ● 普通级
JT-IVSMD	6H	S45C	镀黑铬	标准型 ● 普通级
JT-IVQMD	6H	SUS304	—	标准型 ● 普通级
JT-IVXMU	4H	42CrMo	发黑	标准型 ● 精密级
JT-IVNMU	4H	42CrMo	无电解镀镍	标准型 ● 精密级
JT-IVSMU	4H	42CrMo	镀黑铬	标准型 ● 精密级

选型参数

选型表

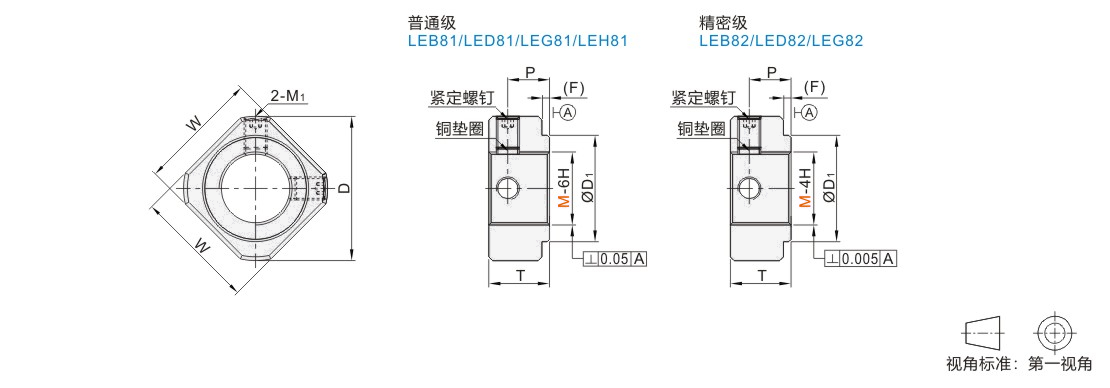

型号		螺距P	W	T	ØD	ØD1	(F)	T1	M1
代码	M	螺距P	W	T	ØD	ØD1	(F)	T1	M1
普通级 JT-IVXMD JT-IVNMD JT-IVSMD JT-IVQMD 精密级 JT-IVXMU JT-IVNMU JT-IVSMU	M3	0.5	10	5	11.5	8	0.5	2.7	M2.5
	M4*		10		11.5	8			M2.5
	M5*		11		13.5	9			M3
	M6	0.75	12		14.5	9
	M8	1.0	14	6.5	17	13		4
	M10		16	8	19	14	1	5.5	M4
	M12		19		22	17		5.5
	M15		22		25	21		4.5
	M17		24	13	30	25		9.5
	M20		30	11	35	26		7
	M20		30	11	35	26		7		M25	1.5	35	15	43	33	10	M5
	M30	40	20	48	39	14		M6
	M35	50	21	60	47	14			2
	M40		25	62	48	18

精密级无带*号规格。
