非金属嵌件六角锁紧螺母

图片仅供参考

非金属嵌件六角锁紧螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YXOFQ	粗牙	S45C	镀锌	DIN 985-1987	防松螺母 ● 非金属嵌件六角锁紧螺母
JT-YXOFF	粗牙	SUS304	一	DIN 985-1987	防松螺母 ● 非金属嵌件六角锁紧螺母
JT-YXOFL	粗牙	SUS304	一	DIN 6926-1983	防松螺母 ● 非金属嵌件六角法兰锁紧螺母

非金属嵌件为蓝色尼龙圈。

选型参数

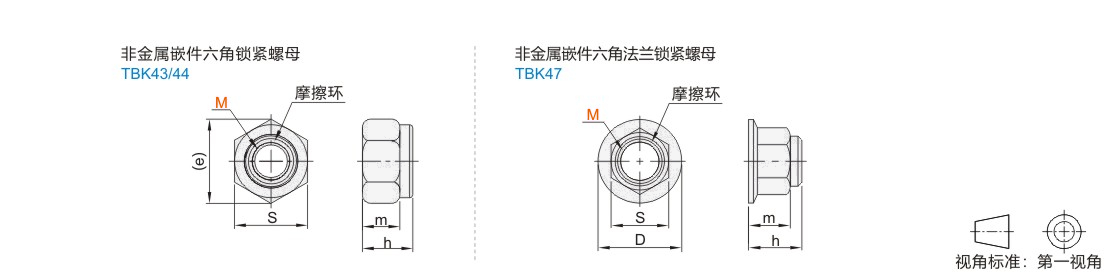

非金属嵌件六角锁紧螺母

型号		螺距P	S		h		m (min)	e (min)
代码	M	螺距P	max	min	max	min	m (min)	e (min)
(S45C) JT-YXOFQ (SUS304) JT-YXOFF	3	0.5	5.5	5.32	4	3.7	2.4	6.01
	4	0.7	7	6.78	5	4.7	2.9	7.66
	5	0.8	8	7.78	5	4.7	3.2	8.79
	6	1.0	10	9.78	6	5.7	4	11.05
	8	1.25	13	12.73	8	7.64	5.5	14.38
	10	1.5	17	16.73	10	9.64	6.5	18.9
	12	1.75	19	18.67	12	11.57	8	21.1
	14	2.0	22	21.67	14	13.3	9.5	24.49
	16	2.0	24	23.67	16	15.3	10.5	26.75
	18	2.5	27	26.16	18.5	17.66	13	29.56
	20		30	29.16	20	18.7	14	32.95
	(22)		32	31	22	20.7	15	35.03
	24	3.0	36	35	24	22.7	15	39.55
	(27)	3.0	41	40	27	25.7	17	45.2
	(30)	3.5	46	45	30	28.7	19	50.85
	(33)	3.5	50	49	33	31.4	22	55.37
	36	4.0	55	53.8	36	34.4	25	60.79
	(39)	4.0	60	58.8	39	37.4	27	66.44
	(42)	4.5	65	63.8	42	40.4	29	72.09

带( )规格不适用JT-YXOFF。

非金属嵌件六角法兰锁紧螺母

型号					螺距P	D	S		h		m
代码			M		螺距P	(max)	max	min	max	min	min
JT-YXOFL			4		0.7	10	7	6.78	6.0	5.7	3.3
			5		0.8	11.8	8	7.78	7.1	6.74	4.7
			6		1.0	14.2	10	9.78	9.1	8.74	5.7
			8		1.25	17.9	13	12.73	11.1	10.67	7.6
			10		1.5	21.8	15	14.73	13.5	13.JT-VMPSLCSFZMPNZFZ	9.6
			12		1.75	26	18	17.73	16.1	15.67	11.6
			16		2.0	34.5	24	23.67	20.3	19.46	15.3
