规格 *

Y(mm) *

7~65/1

F(mm) *

3~110/1

G(mm) *

3~20/1

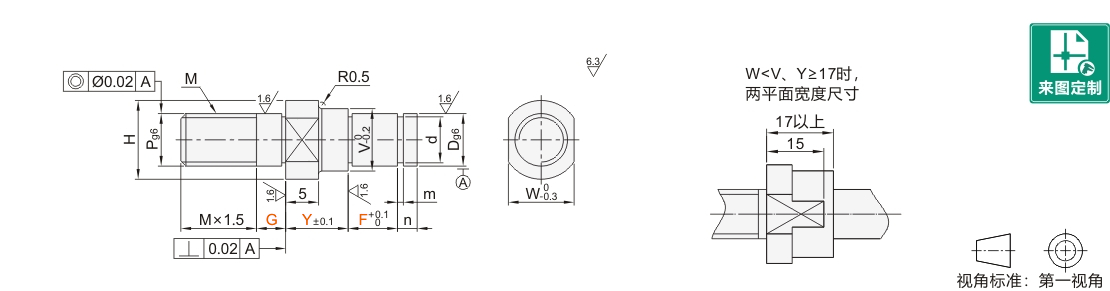

图片仅供参考

引导式外螺纹悬臂销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

可选加工见下表。
工艺孔加工条件：总长度除以D段长度＞3且D·P≥4；4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1			Pg6	M	V	H	W	d		m	n
代码	规格	Dg6		Y	F	G	Pg6	M	V	H	W	d		m	n
JT-GANUD JT-GANUU JT-GANQD	3	3	-0.002 -0.008	7~35	3~55	3~8	3	M3	5	7	5	2	+0.060 0	0.5	2
	4	4	-0.004 -0.012				4	M4	6	8	6	3	+0.060 0	0.7
	5	5					5	M5	7	9	7	4	+0.075 0
	6	6		7~65	5~110	5~10	6	M6	8	10	8	5	+0.075 0
	8	8	-0.005 -0.014				8	M8	10	12	10	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014				10	M10	13	15	13	9.6	0 -0.090	1.15	3
	12	12	-0.006 -0.017				12	M12	15	17	14	11.5	0 -0.110		4
	13	13			10~110	5~15			16	18	15	12.4
	15	15							18	20	17	14.3
	16	16							19	21	18	15.2
	17	17				5~20			20	23	20	16.2
	18	18							21	23	20	17		1.35
	20	20	-0.007 -0.020				20	M20	23	26	24	19	0 -0.210
	20A	20					16	M16	23	26	24	19
	22	22					20	M20	26	28	25	21			5
	22A	22					16	M16	26	28	25	21
	25	25					20	M20	29	31	27	23.9
	25A	25					16	M16	29	31	27	23.9
	30	30					20	M20	34	36	32	28.6
	30A	30					16	M16	34	36	32	28.6		1.65

可选加工参数
