类型

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

20~120/1

S *

5~87/1

图片仅供参考

引导式双轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-XARQD	类型 / 圆法兰	钢	S45C	发黑
JT-XARFD	类型 / 方法兰	钢	S45C	发黑
JT-XAROD	类型 / 对边法兰	钢	S45C	发黑
JT-XARQU	类型 / 圆法兰	钢	S45C	喷细砂无电解镀镍
JT-XARFU	类型 / 方法兰	钢	S45C	喷细砂无电解镀镍
JT-XAROU	类型 / 对边法兰	钢	S45C	喷细砂无电解镀镍
JT-XARQQ	类型 / 圆法兰	钢	A2017	喷细砂本色阳极氧化
JT-XARFQ	类型 / 方法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAROQ	类型 / 对边法兰	钢	A2017	喷细砂本色阳极氧化
JT-XARQX	类型 / 圆法兰	不锈钢	SUS304	—
—	类型 / 方法兰	不锈钢	SUS304	—
—	类型 / 对边法兰	不锈钢	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于： JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

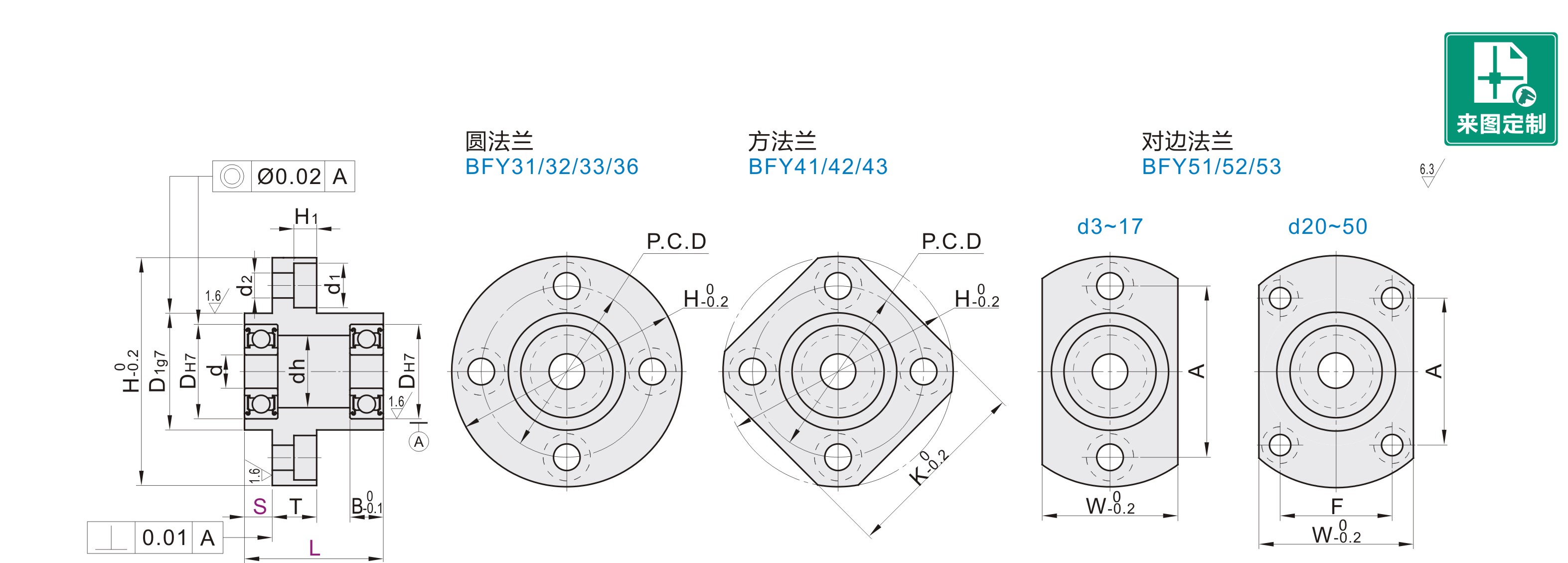

型号			最小单位1		d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L	S	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XARQD JT-XARQU JT-XARQQ JT-XARQX 方法兰 JT-XARFD JT-XARFU JT-XARFQ 对边法兰 JT-XAROD JT-XAROU JT-XAROQ	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	5~28	3	10	+0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	__	6.5	3.7	3.3
	624			5~28	4	13	+0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5~27	5	14			38	20	8	10	18		28	30	28		8	4.7	4.3
	625		30~40	10~22	5	16			40	22		12	20	-0.007 -0.028	30	31	30
	606		20~40	5~27	6	17		6	41	23		13	21		31	32	31
	626		30~50	10~32	6	19	+0.021 0	6	44	25		15	24		34	34	34
	678		20~40	5~27	8	12	+0.021 0	3.5	35	18		10	16	-0.006 -0.024	26	28	26		6.5	3.7	3.3
	698		25~50	5~37		19	+0.021 0	6	44	25		15	24	-0.007 -0.028	34	34	34		8	4.7	4.3
	608		20~50	5~37		22		7	47	29		18	27		37	36	37
	628		30~50	10~32		24		8	50	32		20	30		40	37	40
	6700		20~40	5~27	10	15	+0.018 0	4	40	22		12	19		30	31	30
	6800		20~40	5~27		19	+0.021 0	5	44	25		15	24		34	34	34
	6900		20~60	5~47		22		6	47	29		19	27		37	36	37
	6000		30~60	10~42		26		8	52	34		22	32	-0.009 -0.034	42	39	42
	6200		40~60	15~37		30		9	56	38		24	36	-0.009 -0.034	46	42	46
	6701		20~40	5~27	12	18	+0.018 0	4	44	25		15	23	-0.007 -0.028	34	34	34
	6801		25~50	5~37		21	+0.021 0	5	47	29		17	26		37	36	37
	6901		30~60	10~42		24		6	50	31		21	30		40	38	40
	6001		30~60	10~42		28		8	54	36		24	34	-0.009 -0.034	44	40	44
	6201		40~70	15~47		32	+0.025 0	10	58	40		26	38	-0.009 -0.034	48	43	48
	6702		25~60	10~42	15	21	+0.021 0	4	47	29		18	26	-0.007 -0.028	37	36	37
	6802		25~60	10~42		24		5	50	32		20	30	-0.007 -0.028	40	37	40
	6902		30~70	10~50		28		7	59	37	10	25	35	-0.009 -0.034	47	45	47		9.5	5.7	5.3
	6002		40~70	15~47		32	+0.025 0	9	62	40		28	38		50	46	50
	6202		40~70	15~47		35	+0.025 0	11	66	44		29	42		54	49	54
	6803		25~60	10~40	17	26	+0.021 0	5	52	34		22	32		42	39	42		8	4.7	4.3
	6903		40~70	15~45		30	+0.021 0	7	60	38		27	36		48	46	48		9.5	5.7	5.3
	6003		40~70	15~45		35	+0.025 0	10	66	44		31	42		54	50	54
	6203		50~70	20~40		40	+0.025 0	12	72	50		34	48		60	54	60
	6704		35~70	10~50	20	27	+0.021 0	4	59	35		23	33		47	45	41	23	8	4.7	4.3
	6804		35~70	10~50		32	+0.025 0	7	62	40		28	38		50	46	44	24	9.5	5.7	5.3
	6904		45~70	15~44		37		9	72	47	11	34	45		59	54	54	24	11	67	6.3
	6004		55~80	20~49		42		12	77	54		36	50		64	59	56	32
	6204		55~80	20~49		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	15~44	25	37		7	72	47		34	45	-0.009 -0.034	59	54	54	24
	6905		35~70	15~44		42		9	77	54		36	50	-0.009 -0.034	64	59	55	32
	6005		55~80	20~47		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		55~80	20~47		52	+0.030 0	15	94	64	13	45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	15~42	30	42	+0.025 0	7	77	54	11	36	50	-0.009 -0.034	64	59	56	32	11	6.7	6.3
	6906		35~70	15~42		47	+0.025 0	9	88	58	13	41	54	-0.010 -0.040	72	67	62	36	14	9.2	8.3
	6006		55~80	20~47		55	+0.030 0	13	96	66		48	62		80	73	70	40
	6206		55~120	20~87		62		16	104	74		55	70		88	79	77	44
	6007				35	62		14	104	74		55	70		88	79	75	44
	6207				35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		65~120	25~82	40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208				40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)			50	80		16	134	96		74	92		113	__	98	56
	6210	ZZ (双盖式)	70~120		50	90	+0.035 0	20	147	110		83	106		126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
