刚性联轴器螺钉夹紧半分离式

图片仅供参考

刚性联轴器螺钉夹紧半分离式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	表面处理	附件	类型
JT-NMCSX	铝合金	阳极氧化	内六角圆柱头螺钉	半分离型
JT-NMCSL	不锈钢	阳极氧化	内六角圆柱头螺钉	半分离型

特点
无吸收偏差的能力，安装时务必对两轴进行对中；
夹紧固定侧连接1个轴的情况下，可以在半分离侧安装、拆卸另1个轴，提高了组装的方便性。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NMCSX JT-NMCSL	16	d	5	6
	16	e	5 6	6
	20	d	6	8
	20	e	6 8	8
	25	d	8	10	12
	25	e	8 10 12	10 12	12
	32	d	10	12	14	15
	32	e	10 12 14 15	12 14 15	14 15	15

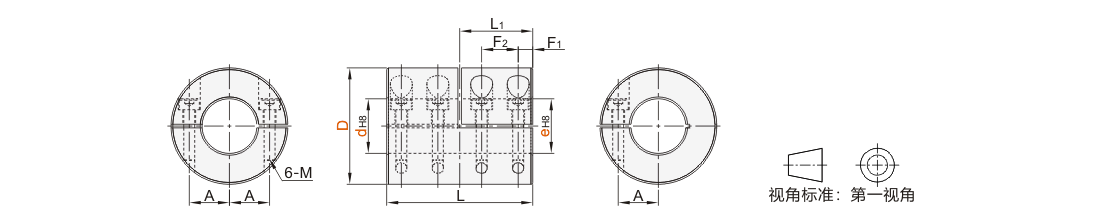

型号	D	L	L1	F1	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩(kg·m²)		重量（g）
代码	D	L	L1	F1	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	JT-NMCSX	JT-NMCSL	JT-NMCSX	JT-NMCSL
JT-NMCSX JT-NMCSL	16	22	11	2.5	5	M2	0.5	0.3	39000	3.5×10⁻⁷	9.1×10⁻⁷	10	25
	20	24	12	2.5	7	M2	0.5	0.5	31000	9.5×10⁻⁷	2.6×10⁻⁶	18	45
	25	36	18	4.5	9	M2.5	1	1	25000	3.4×10⁻⁶	9.3×10⁻⁶	38	100
	32	40	20	4	11	M3	1.5	2	19000	1.0×10⁻⁵	2.8×10⁻⁵	70	180

惯性力矩和重量按最大孔径计算。
