经济型外螺纹单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	轴承材质	轴材质	类型
JT-VXLISD	标准型	SUJ2	SUS303	外螺纹
JT-VXLIDD	加长型	SUJ2	SUS303	外螺纹
JT-VXLISU	标准型	SUS420	SUS303	外螺纹
JT-VXLIDU	加长型	SUS420	SUS303	外螺纹

轴承精度 GB/T 307.1 0级
相当于 JIS B 1514 0级

螺纹头部可能突出轴承端面，突出长度无法保证，产品请以实物为准。
台阶底部有退刀槽，退刀槽尺寸请以实物为准。
经济型与标准型加工工艺不同，不承诺能100%过螺纹环规，如需过螺纹环规请选用标准型BJL系列。

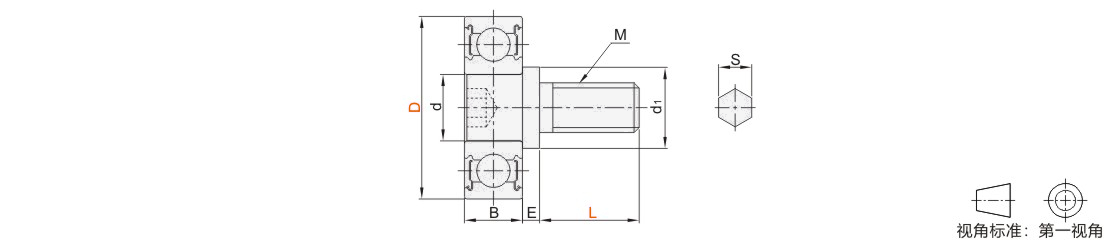

选型参数

选型表

型号		L		d	B	M	E	S	d1	使用轴承
代码	D	标准型	加长型	d	B	M	E	S	d1	使用轴承
标准型 JT-VXLISD JT-VXLISU 加长型 JT-VXLIDD JT-VXLIDU	6	4	6	3	2.5	M3×0.5	1	1.5	4	673ZZ
	7	4	6	3	3			1.5	4	683ZZ
	8	5	8	5	2.5			2.5	6	675ZZ
	9			4	4	M4×0.7		2	6	684ZZ
	13			4	5			2	7	624ZZ
	16			5	5			2.5	8	625ZZ
	19	8	12	6	6	M6×1.0		3	9	626ZZ
	22			8	7			4	12	608ZZ
	26			10	8		2.5	6	15	6000ZZ
	30			10	9		2	6	15	6200ZZ
	32	12	20	15	9	M10×1.5	2	8	20	6002ZZ
	35			15	11		4		20	6202ZZ
	40			17	12		2		23	6203ZZ
	42		—	20	12		5	10	24	6004ZZ
	47		20	20	14		2		24	6204ZZ
	52		20	25	15		2		30	6205ZZ

加长型（JT-VXLIDD/12）无D42规格。
