选择代码

代码参数

有无油槽

选型参数

导柱外径D(mm) *

总长L(mm) *

60~350/5

压入部长度B(mm) *

8~60/1

肩型支撑柱

图片仅供参考

肩型支撑柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	油槽	材质	硬度	类型
JT-JSIQD	无	SUJ2	58 HRC~ (高频淬火)	肩型
JT-JSIQF	有	SUJ2	58 HRC~ (高频淬火)	肩型

无油槽支撑柱与带油槽导套(OGL41/43/51/53)搭配使用。

带油槽支撑柱与无油槽导套(OGL42/44/52/54)搭配使用。

F为高频淬火硬度保证范围，F = L-(18 ~ 23)，淬火深度参考值：1.5 ~2.0mm。

端面加工时可能会有中心孔。

肩部可能会残留热处理颜色。

精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

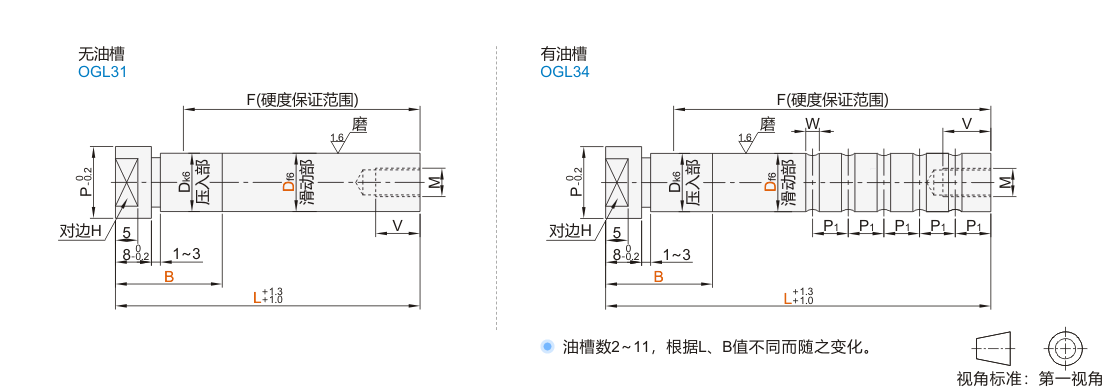

选型参数

无油槽

型号		L 最小单位5	B 最小单位1	Df6 滑动部		Dk6 压入部		H	P	M	V
代码	D	L 最小单位5	B 最小单位1	Df6 滑动部		Dk6 压入部		H	P	M	V
JT-JSIQD	13	60 ~ 120	8 ~60	13	-0.016 -0.027	13	+0.012 +0.001	12	16	M6	12
	16	80 ~210		16	-0.016 -0.027	16	+0.012 +0.001	14	19	M10	20
	20	90 ~300		20	-0.020 -0.033	20	+0.015 +0.002	19	23	M12	24
	25	100 ~300		25		25		22	28	M16	32
	28	100 ~300		28		28		27	31
	30	150 ~350		30		30		29	35
	32			32	-0.025 -0.041	32	+0.018 +0.002	30	35
	35			35		35		32	40
	40			40		40		36	45

无需压入部时，请指定B =8。

有油槽

型号		L 最小单位5	B 最小单位1	Df6 滑动部		Df6 压入部		H	P	M	V	油槽尺寸
代码	D	L 最小单位5	B 最小单位1	Df6 滑动部		Df6 压入部		H	P	M	V	P1	W
JT-JSIQF	13	60 ~ 120	8 ~30	13	-0.016 -0.027	13	+0.012 +0.001	12	16	M6	12	20	3
	16	80 ~210		16	-0.016 -0.027	16	+0.012 +0.001	14	19	M10	20	20
	20	90 ~300		20	-0.020 -0.033	20	+0.015 +0.002	19	23	M12	24	25
	25	100 ~300	8 ~40	25		25		22	28	M16	32	25
	28	100 ~300	8 ~50	28		28		27	31			30
	30	150 ~350		30		30		29	35			30
	32			32	-0.025 -0.041	32	+0.018 +0.002	30	35			35	5
	35			35		35		32	40
	40		8 ~60	40		40		36	45

无需压入部时，请指定B =8。
