精密调压阀弯管安装量表

图片仅供参考

精密调压阀弯管安装量表

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWQOD	PBT	黄铜	POM	镀镍	外螺纹 ● 弯管安装量表

选型参数

选型表

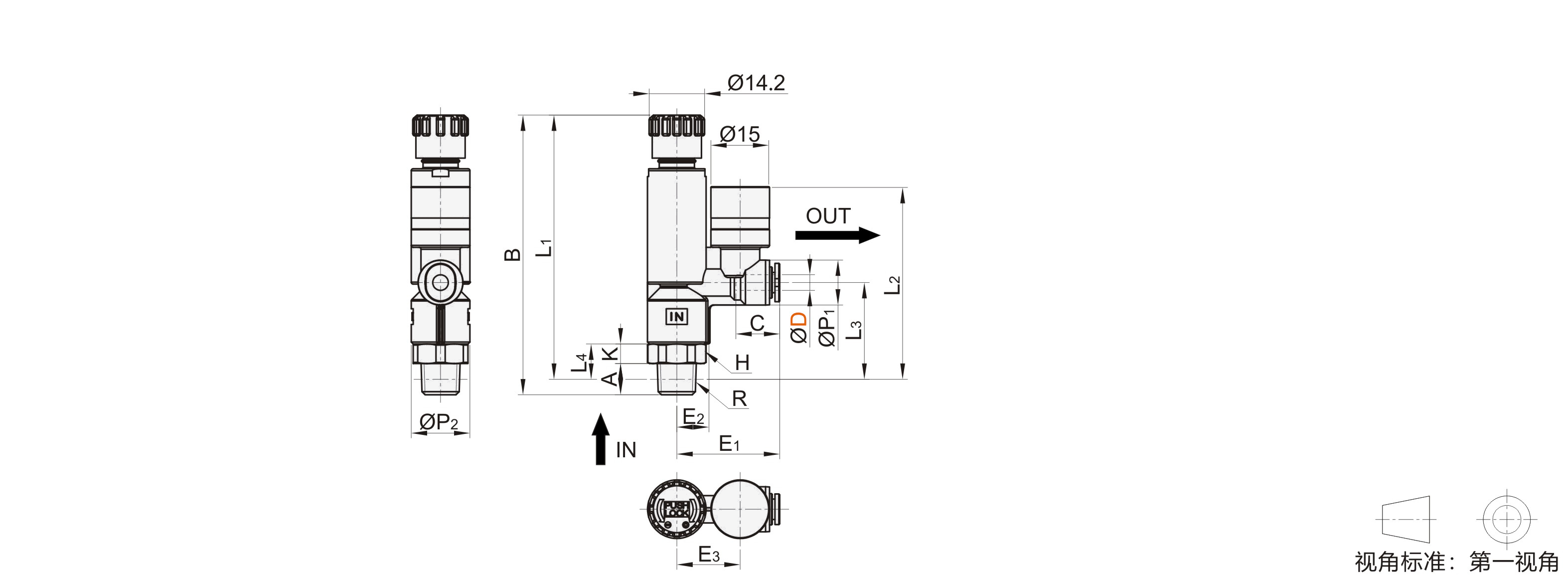

型号		公称型号	R		A		B				L1			L2		L3		L4			P1		P2		C		E1			E2		E3			H		K		重量 (g)
代码	D	公称型号	R		A		max		min		max		min	L2		L3		L4			P1		P2		C		E1			E2		E3			H		K		重量 (g)
JT-LTWQOD	4	M5	M5		3		70		67.4		67		64.4	48.7		24.2		8.5			11.5		15		11		26.3			8.5		16.2			14		6		29
	4	1	R1/8		8		71.5		68.9		67.5		64.9	49.2		24.7		9							11		26.3										5
	6	M5	M5		3		70		67.4		67		64.4	48.7		24.2		8.5							11.6		26.7										6
		1	R1/8		8		71.5		68.9		67.5		64.9	49.2		24.7		9							11.6		26.7										5
		2	R1/4		11		78.2		75.6		72.2		69.6	56.3		29		11			15.5		19		17		29.95			10.5		17.7			17		6		49
	8	1	R1/8		8		71.5		68.9		67.5		64.9	52		24.7		9					15		18.1		28.4			8.5		16.2			14		5		31
	8	2	R1/4		11		78.2		75.6		72.2		69.6	56.3		29		11					19		18.1		29.9			10.5		17.7			17		6		49
