梯形丝杠螺母法兰双孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

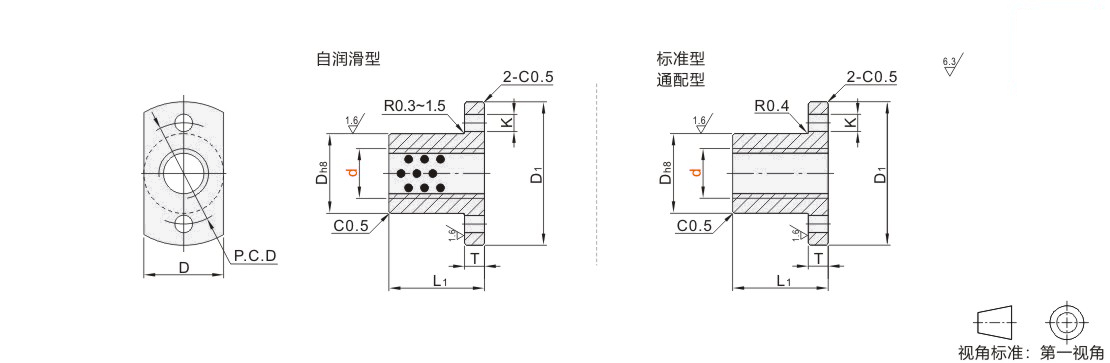

型号		螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	重量 (g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	重量 (g)
材质：黄铜（嵌入固体润滑剂）自润滑型 JT-ILIXO JT-ILIXX	10	2	20	24	37	5	26	4.3	2.5	66
	12	2	22	30	45		31	5.3	3.9	95
	14	3	22	30	45		31	5.3	4.5	85
	16	3	28	35	52	6	38	6.3	6.62	169
	20	4	32	40	57	6	42		9.8	219
	22	5	36	50	62	7	47		12.35	357
	25	5	36	50	62	7	47		14.2	290
材质：黄铜标准型 JT-ILILX JT-ILILL 通配型 JT-ILILM JT-ILILG	(8)	1.5	15	20	29	5	22	4.3	1.4	32
	10	2	20	24	37		26	4.3	2.5	63
	12	2	22	30	45		31	5.3	3.9	93
	14	3	22	30	45		31	5.3	4.5	84
	16	3	28	35	52	6	38	6.3	6.62	166
	18	4	32	40	57		42		8.7	217
	20	4	32	40	57		42		9.8	217
	22	5	36	50	62	7	47		12.35	355
	25		36	50	62	7	47		14.2	286
	28		44	56	77	8	58	9	17.9	535
	32	6	44	56	77		58		21.05	485
	36		52	60	85		66		25.75	715
	40		58	70	99	10	76	11	33.8	1030
	(50)	8	68	80	110	11	85	11	40	1330
材质：QT400 通配型 JT-ILIUD JT-ILIUU	10	2	20	24	37	5	26	4.3	2.5	63
	12	2	22	30	45		31	5.3	3.9	93
	14	3	22	30	45		31	5.3	4.5	84
	16	3	28	35	52		38	6.3	6.62	166
	18	4	32	40	57	6	42		8.7	217
	20	4	32	40	57	6	42		9.8	217
	22	5	36	50	62	7	47		12.35	355
	25		36	50	62	7	47		14.2	286
	28		44	56	77	8	58	9	17.9	535
	32	6	44	56	77		58		21.05	485
	36		52	60	85		66		25.75	715
	40		58	70	99	10	76	11	33.8	1030
材质：POM/PPS 通配型 (POM) JT-ILIUQ JT-ILIUF (PPS) JT-ILIUO JT-ILIUX	8	1.5	15	20	29	5	22	4.3	0.116	5
	10	2	20	24	37		26	4.3	0.253	11
	12	2	22	30	45		31	5.3	0.39	16
	14	3	22	30	45		31	5.3	0.489	15
	16	3	28	35	52	6	38	6.3	0.626	27
	18	4	32	40	57		42		0.873	41
	20	4	32	40	57		42		0.979	38
	22	5	36	50	62	7	47		1.415	59
	25	5	36	50	62	7	47		2.045	54
材质：工程塑料通配型 JT-ILIUL JT-ILIUM	8	1.5	15	20	29	5	22	4.3	0.116	5
	10	2	20	24	37		26	4.3	0.253	11
	12	2	22	30	45		31	5.3	0.39	16
	14	3	22	30	45		31	5.3	0.489	15

（）内的规格仅适用JT-ILILX/JT-ILILL.

暂未上传文档资料

梯形丝杠螺母 法兰双孔型
