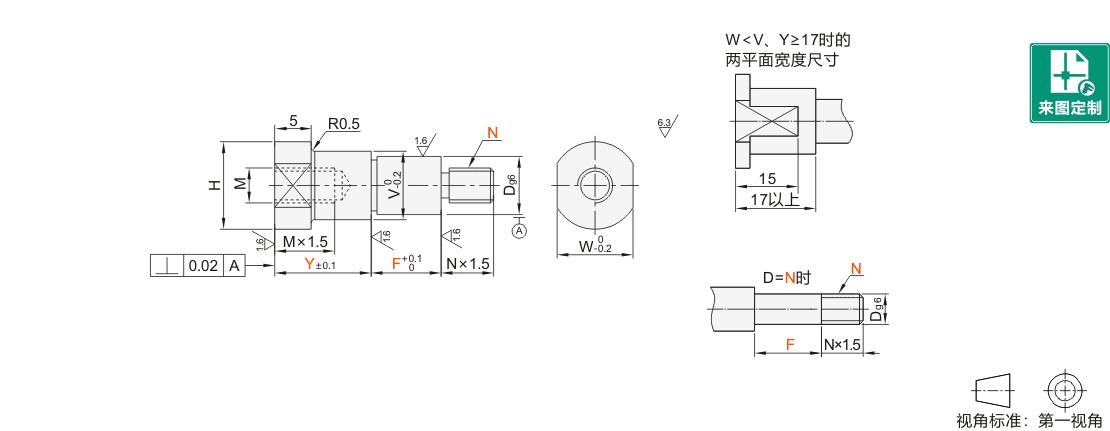

悬臂销内螺纹安装台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

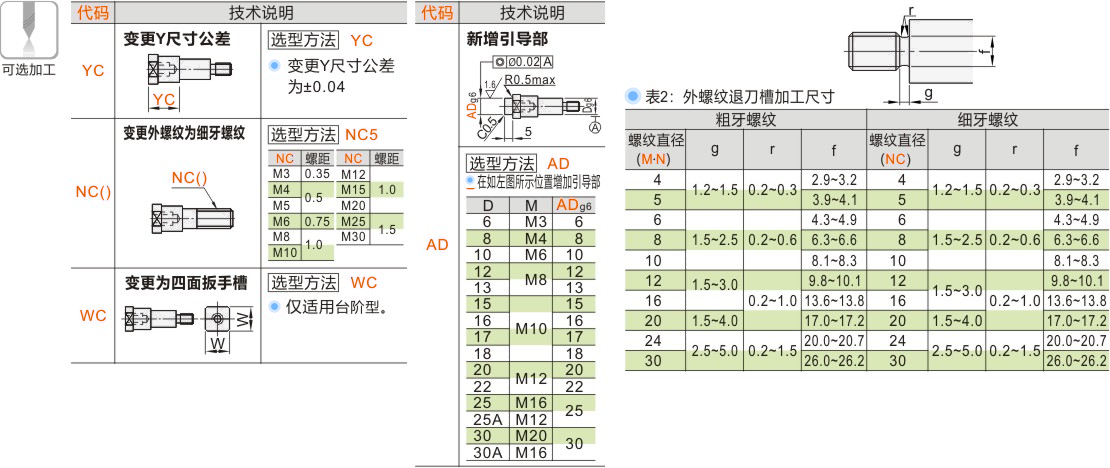

外螺纹退刀槽尺寸见表2。
工艺孔加工条件：总长度除以D段长度>3；4≤D≤11且总长度≥70;11<D≤18且总长度≥90；D>18且总长度≥110.（工艺孔详细尺寸见产品简介）

选型参数

选型表

型号		Dg6		最小单位1		N	M	V	H	W
代码	规格	Dg6		Y	F	N	M	V	H	W
JT-GVFDD JT-GVFDU JT-GVFDQ	6	6	-0.004 -0.012	7~65	5~80	4 5 6	M3	8	10	8
	8	8	-0.005 -0.014			5 6 8	M4	10	12	10
	10	10	-0.005 -0.014			6 8 10	M6	13	15	13
	12	12	-0.006 -0.017		10~80	6 8 10 12	M8	15	17	14
	13	13				6 8 10 12	M8	16	18	15
	15	15				8 10 12 (15)	M10	18	20	17
	16	16				8 10 12 (15)		19	21	18
	17	17				10 12 (15) 16		20	23	20
	18	18				10 12 (15) 16		21	23	20
	20	20	-0.007 -0.020			10 12 (15) 16 20	M12	24	26	24
	22B	22				10 12 (15) 16 20	M12	26	28	26
	25	25				10 12 (15) 16 20 24 (25)	M16	29	31	27
	25A	25				10 12 (15) 16 20 24 (25)	M12	29	31	27
	30	30				12 (15) 16 20 24 (25) 30	M20	34	36	32
	30A	30				12 (15) 16 20 24 (25) 30	M16	34	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

可选加工参数

暂未上传文档资料

悬臂销 内螺纹安装 台阶型
