二联式组合件

图片仅供参考

二联式组合件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 容杯	材质 / 防护罩	材质 / 滤芯	使用流体	组成部件	类型
JT-UAASQ	铝压铸件	PC	铁※	铜	过滤后的压缩空气	空气调压过滤器+油雾器	二联式组合件

※规格AC2010无防护罩。

选型参数

选型表

型号		接管螺纹	排水方式	牙型	滤芯精度（μm）	压力表口径	技术参数
型号							保证耐压力 (Mpa)	最高使用压力 (Mpa)	调压范围 (Mpa)	额定流量 (L/min)	环境温度 (℃)
代码	规格						保证耐压力 (Mpa)	最高使用压力 (Mpa)	调压范围 (Mpa)	额定流量 (L/min)	环境温度 (℃)
JT-UAASQ	AC2010	02(1/4)	A(手动排水) D(自动排水)	PT	5	1/8"	1.5	1	0.05~0.85	500	5~60
	AC3010	02(1/4)								1700
	AC3010	03(3/8)								1700
	AC4010	03(3/8)				1/4"				3000
		04(1/2)
		06(3/4)
	AC5010	06(3/4)								4000
	AC5010	10(1)								4000

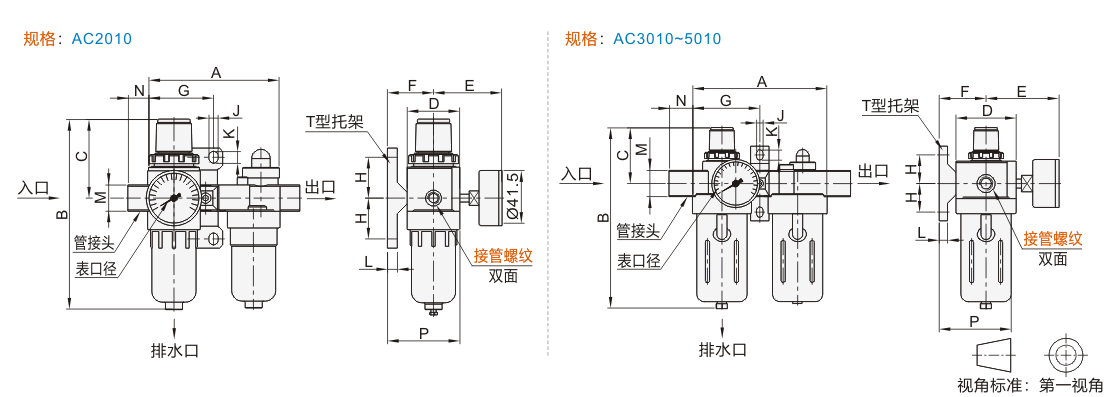

型号		接管螺纹	A	B		C	D	E	F	G	H	J	K	L	M	N	P
代码	规格	接管螺纹	A	手动排水	自动排水	C	D	E	F	G	H	J	K	L	M	N	P
JT-UAASQ	AC2010	1/4	90	164.5	187.5	78	40	56.8	30	45	24	5.5	8.5	5	22	23	50
	AC3010	1/4 3/8	117	211	248.5	92.5	53	60.8	41	58.5	35	7	11	7	34.2	26	70.5
	AC4010	3/8 1/2	154	262.5	300	112	70	70.5	50	77	40	9	13		42.2	33	88
	AC4010	3/4	164	267	304	114	70	70.5	50	82	40	9	13		46.2	36	88
	AC5010	3/4 1	193	336	367	117	90	72	70	98	50	12	17	10	48	38	116
