选型参数

外径D(mm) *

公称型号 *

类型 *

精密调速阀PP型弯接头

图片仅供参考

精密调速阀PP型弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-LTWMUU	PP	—	外螺纹 ● 弯接头

选型参数

选型表

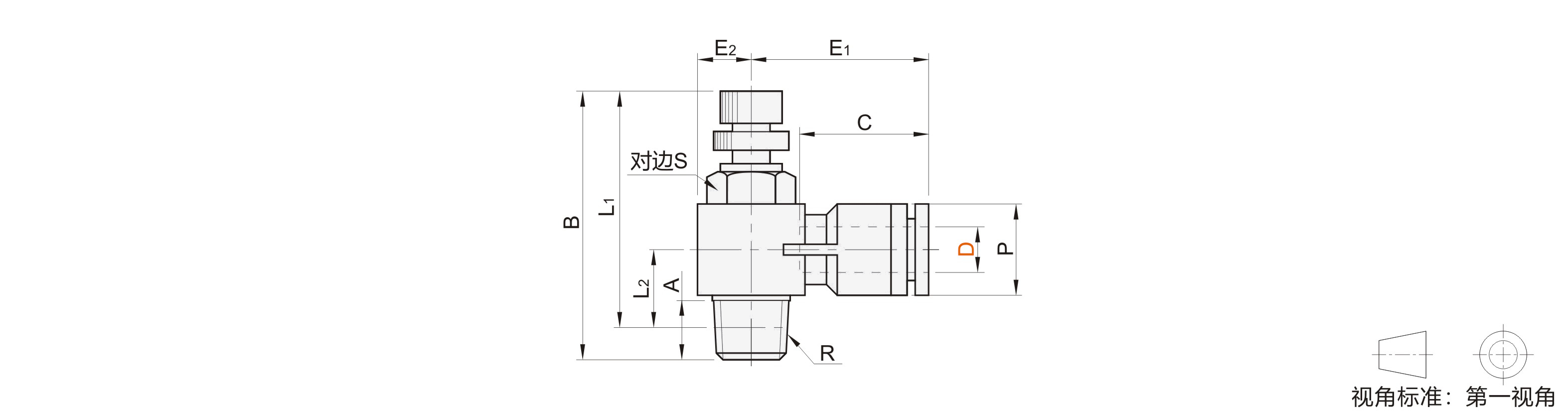

型号		公称型号	类型	R	A	B		L1		L2	P	C	E1	E2	S	重量 (g)
代码	D	公称型号	类型	R	A	max	min	max	min	L2	P	C	E1	E2	S	重量 (g)
JT-LTWMUU	4	M5	A (出口节流) B (进口节流)	M5	2.9	29.7	27	26.8	24.1	7.2	9.9	15	20	4.9	8	7
	4	1		R1/8	8	40.5	34.4	36.5	30.4	10.7	10	15	21.5	7.2	12	18
	6	M5		M5	2.9	29.7	27	26.8	24.1	8.4	12.4	17.1	24.1	4.9	8	8
		1		R1/8	8	40.5	34.4	36.5	30.4	10.9			23.6	7.2	12	19
		2		R1/4	11.1	47.6	41.4	41.6	35.4	12.2			25.6	9.2	16	38
	8	1		R1/8	8	40.5	34.4	36.5	30.4	11.9	14.4	18.1	26.9	7.2	12	22
		2		R1/4	11.1	47.6	41.4	41.6	35.4	13.2			28.4	9.2	16	41
		3		R3/8	13.2	53.5	46.5	47.1	40.1	15.4			28.9	11	21	69
	10	2		R1/4	11.1	47.6	41.4	41.6	35.4	14.8	17.6	20.4	31.1	9.2	16	44
	10	3		R3/8	13.2	53.5	46.5	47.1	40.1	16.7	17.6	20.4	31.4	11	21	71
	12	3		R3/8	13.2	53.5	46.5	47.1	40.1	18.4	21	23.6	37.1	11	21	74
