膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXBOD	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXBXD	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点：传递转矩及扭转刚性非常优良，平衡性能良好。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

选型参数

尺寸性能表

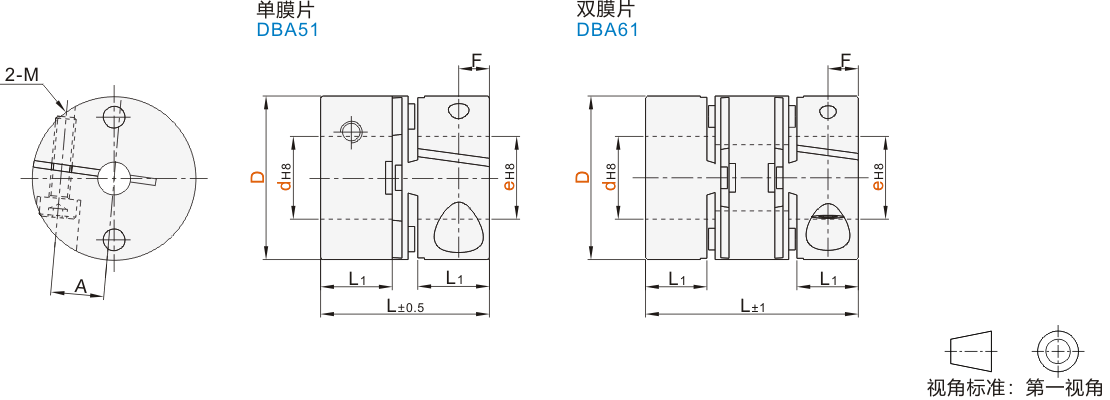

型号		L		L1	A	F	M	锁紧扭矩 (N.m)	额定扭矩 (N ·m)	容许安装偏差						静态扭转刚性 (N ·m/rad)		最高转速 (r/min)	惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBOD	JT-NXBXD							角向(°)		径向(mm)		轴向(mm)		静态扭转刚性 (N ·m/rad)			惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBOD	JT-NXBXD							JT-NXBOD	JT-NXBXD	JT-NXBOD	JT-NXBXD	JT-NXBOD	JT-NXBXD	JT-NXBOD	JT-NXBXD		JT-NXBOD	JT-NXBXD	JT-NXBOD	JT-NXBXD
单膜片 JT-NXBOD 双膜片 JT-NXBXD	16	17.3	23.4	7.4	5	3	M2.5	1	0.6	1	2.5	0.05	0.2	±0.1	±0.3	160	130	9000	2.0×10^⁻⁷	24×10^⁻⁷	7	9
	20	18.7	26	7.5	6.2	3.4	M2.5	1	0.9					±0.1	±0.3	290	220	7600	6.0×10^⁻⁷	7.2×10^⁻⁷	11	14
	25	22	30.5	9	8.5	4	M3	1.7	2.2					±0.2	±0.4	550	440	6000	1.8×10^⁻⁶	2.2×10^⁻⁶	22	27
	32	28.3	41	12.4	11	6	M4	2.5	3.8			0.1	0.3		±0.4	1200	960	4800	5.2x10^⁻⁶	6.0×10^⁻⁶	50	60
	40	35	47.4	15.5	13.1	7.8	M5	7	6.8						±0.5	2200	1900	4000	1.3×10^⁻⁵	1.7×10^⁻⁵	85	104
	50	40.5	58	18	16.7	9	M6	12	11						±0.5	2600	2250	3500	3.6×10^⁻⁵	4.6×10^⁻⁵	170	210

惯性力矩和重量按最大孔径计算。此款联轴器锁紧螺丝会突出联轴器边缘直径位置，具体以实物为准！

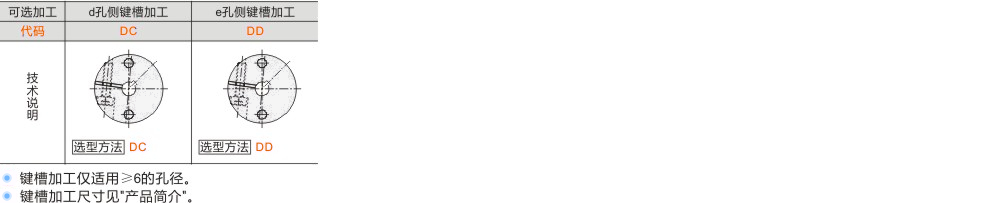

可选加工参数
