快插接头弯型加长型

图片仅供参考

快插接头弯型加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-TWCSX	黄铜+PBT	黄铜	NBR	镀镍	外螺纹 ● 弯接头
JT-TWCSL	黄铜+PBT	黄铜	NBR	镀镍	外螺纹 ● 加长弯接头

选型参数

JT-TWCSX

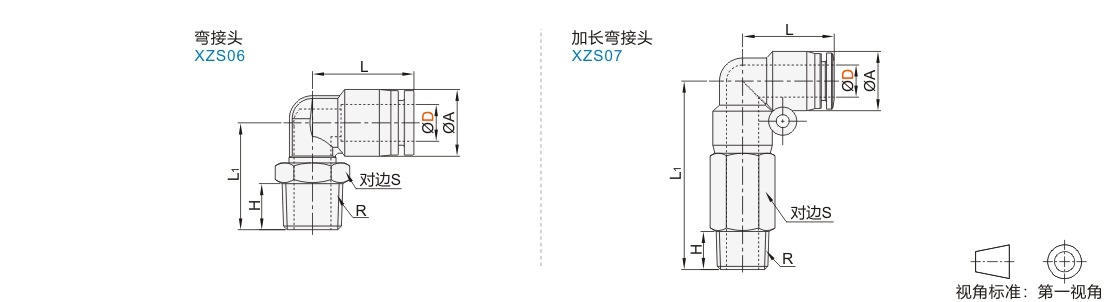

型号		公称型号	R	H	A	L	L1	S
代码	D	公称型号	R	H	A	L	L1	S
弯接头 JT-TWCSX	4	M5	M5	3.5	11	18	19	10
		1	R1/8	7.5			17	10
		2	R1/4	10			20.5	14
	6	M5	M5	3.5	13	19.3	21	10
		1	R1/8	7.5			19	10
		2	R1/4	10			22.5	14
	8	1	R1/8	7.5	14.8	22	24.7	12
		2	R1/4	10			23.2	14
		3	R3/8	11			24.7	17
	10	2	R1/4	10	18.5	26	29.5
		3	R3/8	11			26.5
		4	R1/2	14			31	21
	12	2	R1/4	10	21.4	29.6	31.5	17
		3	R3/8	11		29.6	28.5	17
		4	R1/2	14		29.8	33	21

JT-TWCSL

型号		公称型号	R	H	A	L	L1	S
代码	D	公称型号	R	H	A	L	L1	S
加长弯接头 JT-TWCSL	4	M5	M5	3.5	11.3	18.8	34	10
		1	R1/8	7.5			37	10
		2	R1/4	9.5			40	14
	6	M5	M5	3.5	13.3	19.3	37	12
		1	R1/8	7.5			40	12
		2	R1/4	9.5			42.5	14
	8	1	R1/8	7.5	JT-VMPDOCSUZMPNZFZ	22.8	45
		2	R1/4	9.5			47
		3	R3/8	10.5			48	17
	10	2	R1/4	9.5	18.7	28	56.3
		3	R3/8	10.5			57.3
		4	R1/2	13.5			60.8	21
	12	2	R1/4	9.5	21.3	29.8	61.5
		3	R3/8	10.5			62.5
		4	R1/2	13.5			65.5
