规格 *

平型锥孔圆孔铰链

图片仅供参考

平型锥孔圆孔铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QACLX	钛合金	抛丸处理	平型 ● 锥孔型
JT-QACMD	钛合金	抛丸处理	平型 ● 圆孔型

选型参数

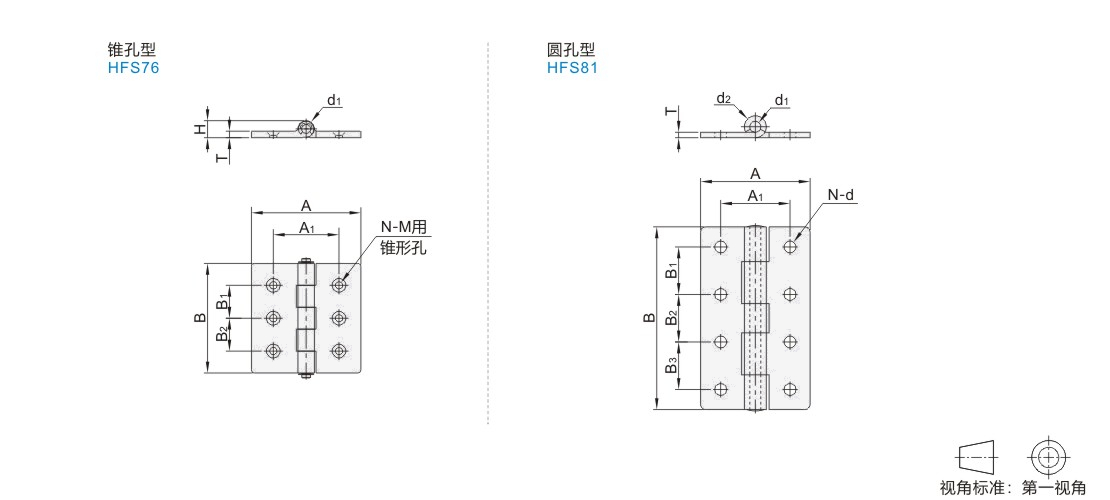

选型表

型号							A			A1			B			B1				B2				d1	H	T	N				M	负载 (Kg)			参考重量 (Kg/pcs)
代码			规格				A			A1			B			B1				B2				d1	H	T	N				M	负载 (Kg)			参考重量 (Kg/pcs)
JT-QACLX			100				100			60			100			30				30				8	15.5	6	6				M6	85			0.24

容许负载为使用2个时的数值。

型号							A	B			A1		B1			B2		B3		d2			d1		d			T		段数			N		门高 × 门宽							负载 (Kg)			参考重量 (Kg/pcs)
代码			规格				A	B			A1		B1			B2		B3		d2			d1		d			T		段数			N		门高 × 门宽							负载 (Kg)			参考重量 (Kg/pcs)
JT-QACMD			40				35	40			22		26			—		—		6.3			3		3.2			1.5		3			4		600×300							4.5			0.01
			50				35	50			22		34			—				6.3			3		4.3			1.5		3			4									7			0.02
			65				50	65			30		23			23				8.8			4.5		4.3			2		5			6									20			0.04
			75				50	75			30		27			27				8.8			4.5		5.3			2														21			0.05
			90				60	90			38		35			35				12.3			6		6.4			3														56			0.11
			100				60	100			38		26			26		26		12.3			6		6.4			3					8		1200×600							30			0.11

容许负载为使用2个时的数值。
