选型参数

销子直径d(mm) *

销子高度H(mm) *

长导向重载柱塞

图片仅供参考

长导向重载柱塞

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	衬套 / 材质	弹簧 / 材质	类型
JT-FOGFQ	S45C	发黑	S45C	50~55HRC	发黑	黄铜	SUS304-WPB	长导向型柱塞

选型参数

选型表

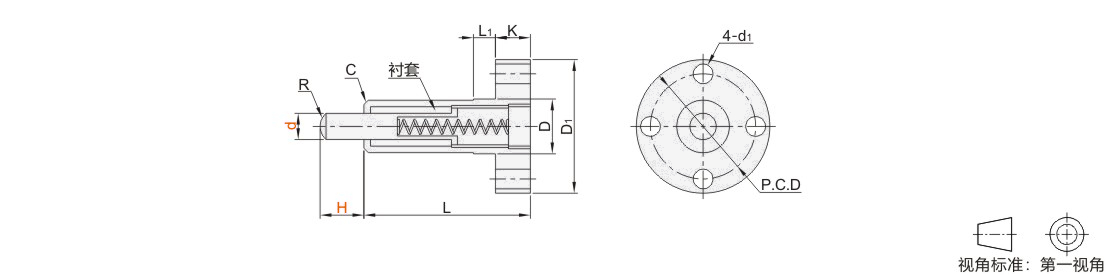

型号		行程	d1	P.C.D	D	D1	L	L1	R	K	C	负载(N)
代码	d	H	d1	P.C.D	D	D1	L	L1	R	K	C	min.	max.
JT-FOGFQ	6	5	4.5	22	14	30	32	5	4	8	1	16	28
	6	10		22	14	30	38		4			7	28
	8	5		24	16	32	38		5			21	29
	8	10		24	16	32	42		5			14	29
	10	10	5.5	30	20	40	48	8	6		1.5	27	48
	10	15		30	20	40	52		6			15.6	48
	12	15		32	22	42	52		8			25.8	47
	12	20		32	22	42	58		8			19.6	47
	16	15	6.5	40	28	52	60	10	10	10	2	41.3	71.3
	16	25		40	28	52	70		10			21.6	71.3
	20	20		44	32	56	70		12			49	87.6
	20	30		44	32	56	80		12			30.6	87.6
