拖链接头 JT-KXADD 方形

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXADD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片,分隔片需单独购买。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVADD	静音型 25系列拖链	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

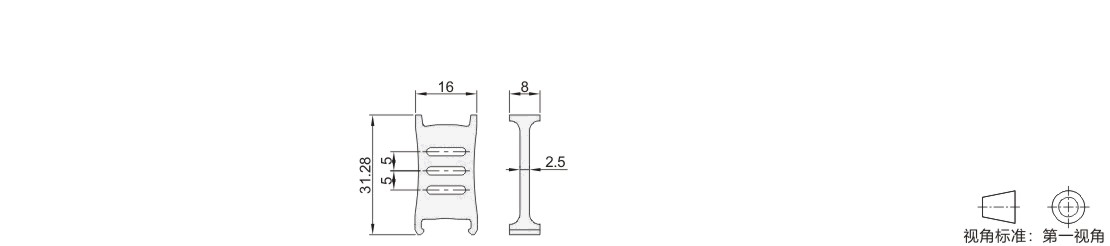

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGF11	静音型 25系列拖链	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXADD

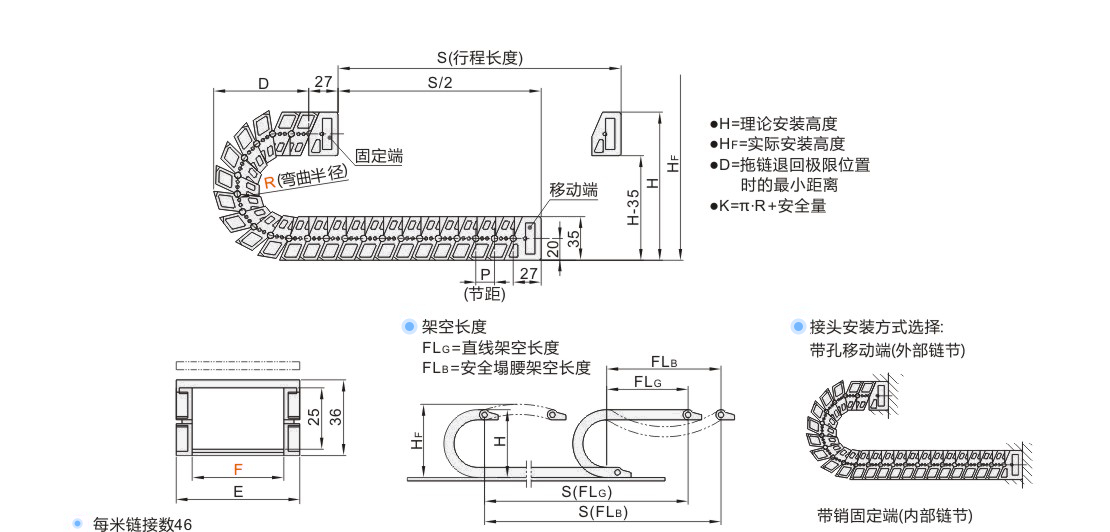

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXADD	38	55	1~	JT-KVADD-F38	150	97	220	180	55	22	22	1	1.3	30	15	≈0.78
	38	75		JT-KVADD-F38	190	117	280	220	55							≈0.78
	57	55		JT-KVADD-F57	150	97	220	180	74							≈0.86
	57	75		JT-KVADD-F57	190	117	280	220	74							≈0.86
	77	55		JT-KVADD-F77	150	97	220	180	94							≈0.98
	77	75		JT-KVADD-F77	190	117	280	220	94							≈0.98
	103	55		JT-KVADD-F103	150	97	220	180	120							≈1 .13
	103	75		JT-KVADD-F103	190	117	280	220	120							≈1 .13

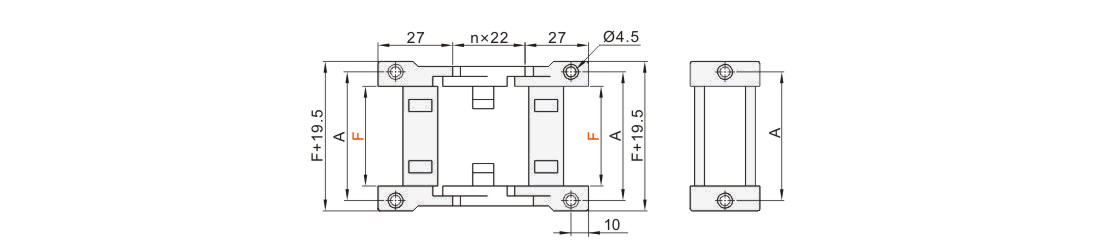

接头

型号		A
代码	内宽F	A
JT-KVADD	38	48
	57	67
	77	87
	103	113
