内六角平圆头螺钉

图片仅供参考

内六角平圆头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	特殊处理	类型
JT-YBPSU	粗牙	SUS304	A2-70	—	内六角平圆头螺钉
JT-YBPSO	粗牙	SUS316	A4-70	—	内六角平圆头螺钉
JT-YBPSG	粗牙	SUS316	A4-70	高温消磁	全牙

适用标准:ISO 7380-1-2011

选型参数

强度等级A2-70

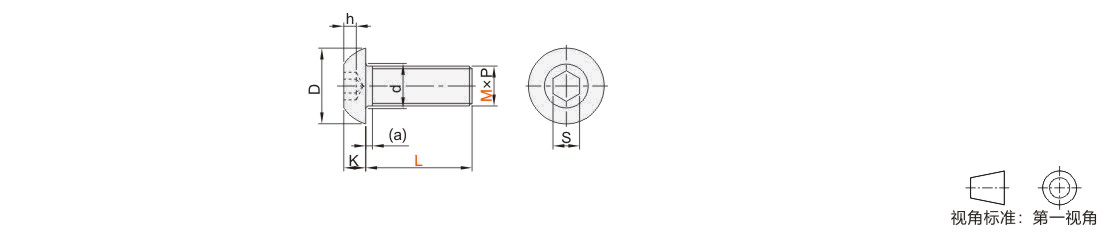

型号		L	P	D		K		S		h	d	a
代码	M	L	螺距	max	min	max	min	max	min	(min)	d	a
(SUS304) JT-YBPSU	2.5	3 4 5 6 8 10 12 16 18 20 25	0.45	4.7	4.5	1.5	1.36	1.56	1.52	0.8	2.5	0.6
	3	4 6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	2.08	6.8	2
	8	12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.5	17.5	17.JT-VMPSLCSFZMPNZFZ	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级A4-70

型号								L																								P 螺距			D			K			S					h (min)	d		a
代码						M		L																								P 螺距			max	min		max	min		max		min			h (min)	d		a
(SUS316) JT-YBPSO						3		6 8 10 12 18 35																								0.5			5.7	5.4		1.65	1.4		2.08		2.02			1.04	3.6		1
						4		6 8 10 12 14 16 20 25 30 35 40 55 65 75																								0.7			7.6	7.24		2.2	1.95		2.58		2.52			1.3	4.7		1.4
						5		10 12 16 20 25 30 35 40 45 50 55 65 70																								0.8			9.5	9.14		2.75	2.5		3.08		3.02			1.56	5.7		1.6
						6		10 12 16 20 25 30 35 40 45 50																								1			10.5	10.JT-VMPSLCSFZMPNZFZ		3.3	3		4.095		4.02			2.08	6.8		2
						8		12 16 20 25 30 35 40 45 50																								1.25			14	13.57		4.4	4.1		5.14		5.02			2.6	9.2		2.5
						10		16 20 25 30 35 40 45 50 60 70 80																								1.5			17.5	17.JT-VMPSLCSFZMPNZFZ		5.5	5.2		6.14		6.02			3.12	11.2		3
						12		25 30 35 40																								1.75			21	20.48		6.6	6.24		8.175		8.025			4.16	14.2		3.5

强度等级A4-70•高温消磁

型号		L	P 螺距	D		K		S		h	d	a
代码	M	L	P 螺距	max	min	max	min	max	min	min	d	a
JT-YBPSG	3	5 6 8	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	8 10 20 25 30	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	10 20 25 30 35 40	1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 20 25 30 35 40	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
