定位珠字槽安装型 L尺寸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	球头 / 材质	球头 / 硬度	弹簧 / 材质	螺帽 / 材质	调整环 / 材质	使用温度	类型
JT-WBILD	SUS304	SUS440C	55HRC~	SUS304-WPB	SUS303	SUS304	-30~80℃	负载可变型 ● 金属球头
JT-WBIMD	SUS304	聚缩醛	一	SUS304-WPB	SUS303	SUS304	-30~80℃	负载可变型 ● 树脂球头

选型参数

选型表

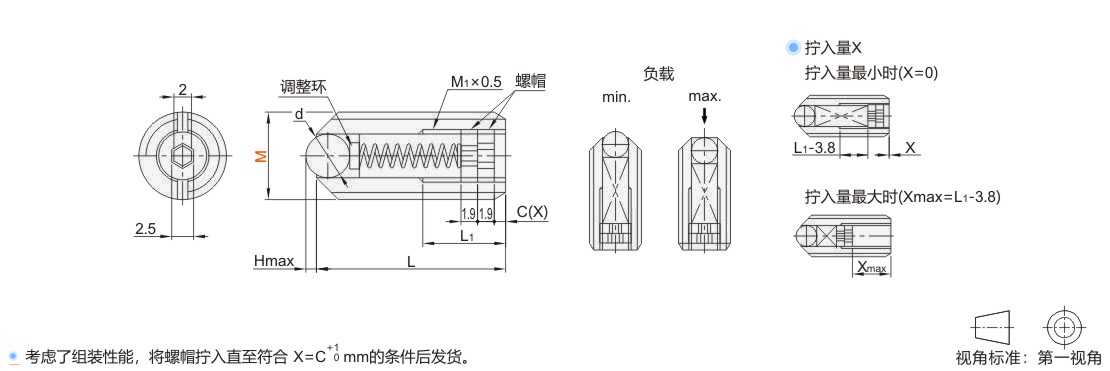

型号		金属球头		树脂球头		L	L1	M1 (细牙)	C	X	拧入量最小时(X=0)		拧入量最大时(X=Xmax)
代码	M	d	H	d	H						负载(N)		负载(N)
代码	M	d	H	d	H						min.	max.	min.	max.
金属球头树脂球头 JT-WBILD JT-WBIMD	8	4	1	4	1	16	6.4	M5	1	0~2.6	10	20	32	41
	10	5	1.2	4.8	1.2	18	6.5	M6	1.3	0~2.7	7	21	38	52
	12	7.1	1.8	7.1	1.8	22	6.6	M8	1.8	0~2.8	3	29	42	62

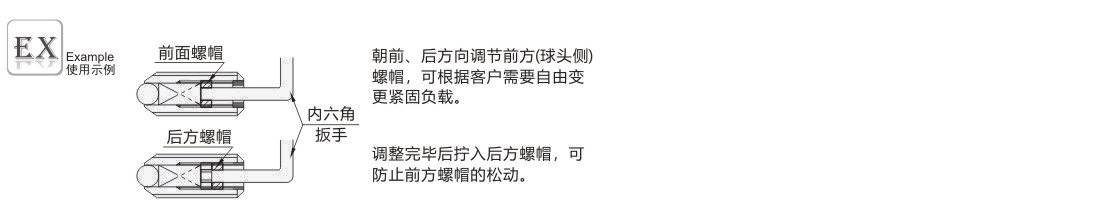

前端部有扳手槽，后方的内六角孔用于变更负载，不能用于紧固，为一字槽安装。拧入时的负载为参考值，并非保证值。设定负载后请用后方螺帽固定。

暂未上传文档资料

定位珠 字槽安装型 L尺寸
