材质

表面处理

选型参数

轴径D(mm) *

头部直径H(mm) *

长度L(mm) *

15~60/0.5

螺纹长度F(mm) *

4~55/0.5

轴承止动销螺纹同径

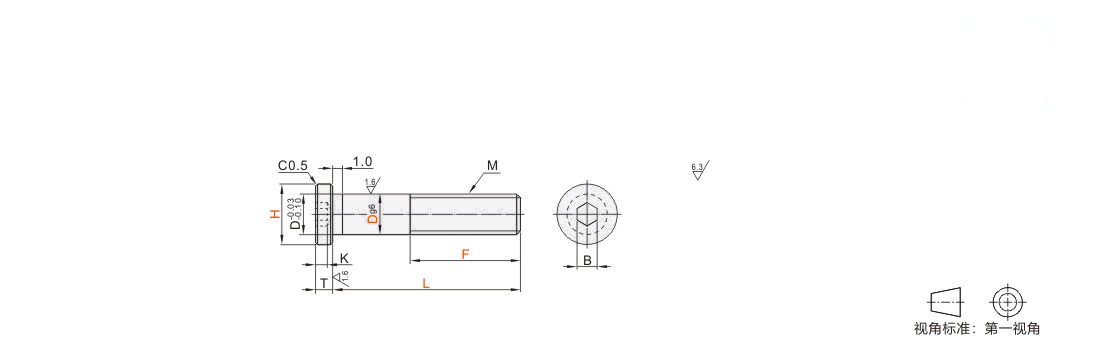

图片仅供参考

轴承止动销螺纹同径

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-XOYUD	S45C	发黑	L尺寸指定型 ● 螺栓型
JT-XOYUU	S45C	无电解镀镍	L尺寸指定型 ● 螺栓型
JT-XOYUX	SUS304	—	L尺寸指定型 ● 螺栓型

选型参数

选型表

型号		H 选择	最小单位0.5		M	T	B	K (min)
代码	D	H 选择	L	F	M	T	B	K (min)
JT-XOYUD JT-XOYUU JT-XOYUX	4	7	15~30	F=4~(L-3)	M4×0.7	2	2	2
	5	8	15~30	F=5~(L-3)	M5×0.8		2.5	2.5
	6	9	20~40	F=6~(L-4)	M6×1.0		3	3
	8	11		F=8~(L-5)	M8×1.25	3	4	4
	10	13		F=10~(L-5)	M10×1.5		5	5
		14
		17	25~50
	12	15	20~40	F=12~(L-5)	M12×1.75		6	6
		16	25~50
		18	30~60
