公称直径 *

方斜垫圈

图片仅供参考

方斜垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用标准	类型
JT-YXRXD	Q235	镀蓝白锌	DIN 434	方斜垫圈

选型参数

选型表

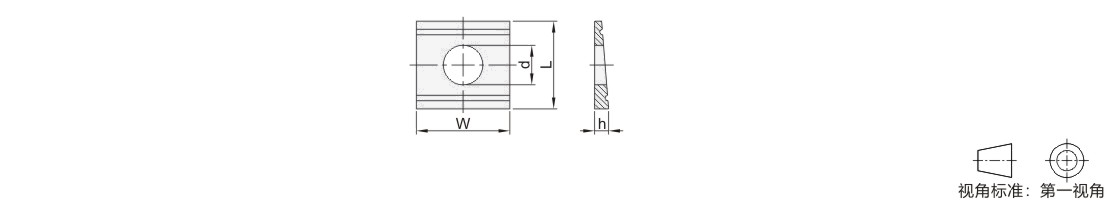

型号		d		W		L		h
代码	公称直径	min	max	min	max	min	max	min	max
JT-YXRXD	8	9	9.36	21.35	22.65	20	24	3.2	4.4
	10	11	11.43	21.35	22.65	20	24	3.2	4.4
	12	13.5	13.93	29.35	30.65	24	28	3.9	5.9
	16	17.5	17.93	35.2	36.8	29.5	34.5	4.9	6.9
	20	22	22.52	37.5	42.5	43.2	44.8	6	8
	24	26	26.52	53	59	55.05	56.95	7.3	9.7

暂未上传文档资料
