双衬型焊接法兰直线轴承

图片仅供参考

双衬型焊接法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RLSKMQD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	双衬型 ● 圆法兰型
JT-RLSKMQU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	双衬型 ● 圆法兰型
JT-RLSKMFD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	双衬型 ● 方法兰型
JT-RLSKMFU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	双衬型 ● 方法兰型
JT-RLSKMOD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	双衬型 ● 对边法兰型
JT-RLSKMOU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	双衬型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

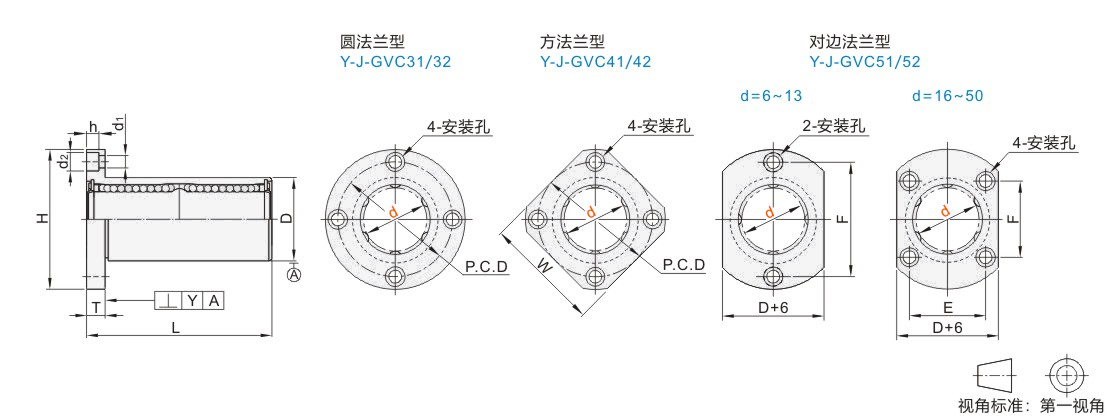

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	基本额定负载		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RLSKMQD JT-RLSKMQU 方法兰型 JT-RLSKMFD JT-RLSKMFU 对边法兰型 JT-RLSKMOD JT-RLSKMOU	6	0 -0.008	12	0 -0.018	35	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.014	0.014	320	525	30	23	25
	8		15	0 -0.018	45		32	5	3.5	6		24	25		24			430	780	50	40	45
	10		19	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29			585	995	95	75	85
	12		21		57		42					32	32		32			655	1115	95	85	100
	13*		23		61		43					33	34		33			810	1565	125	105	120
	16		28		70		48					38	37	22	31			1225	2340	185	160	180
	20	0 -0.010	32	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.019	0.019	1350	2735	255	220	245
	25		40		112		62	8	5.5	9	5.1	51	50	32	40			1455	3135	535	495	520
	30		45		123		74	10	6.6	11	6.1	60	58	35	49			2485	5485	675	585	640
	35	0 -0.013	52	0 -0.030	135		82	10	6.6	11	6.1	67	64	38	55	0.025	0.025	2650	6250	1020	930	940
	40		60		151		96	13	9	14	8.1	78	75	45	64			3430	8040	1550	1380	1420
	50		80		192		116	13	9	14	8.1	98	92	56	80			6080	15900	3600	3400	3430

JT-RLSKMQU/JT-RLSKMFU/JT-RLSKMOU不适用带*号规格。 1Kgf=9.81 N
