多位置固定单杆气缸

图片仅供参考

多位置固定单杆气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USIUD	双作用	单杆型

选型参数

选型表

型号		行程	内置磁石	磁性开关接点类型	磁性开关线长 ( m)	P 接管螺纹	缓冲形式	工作介质	使用压力范围 ( MPa)	保证耐压力 ( MPa)	使用速度范围 ( mm/s)	工作温度 (℃)
													代码	缸径
													JT-USIUD	6	5 10 15 20 25 30 35	Y(有) N(无)	无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型)	2 3 5	M5	防撞垫	空气 (经40μm 以上滤网过滤)	0.15 ~1	1.5	30~500	-20~70
10															5 10 15 20 25 30 35
16	5 10 15 20 25 30 40 50
20	5 10 15 20 25 30 40 50 60
25
32		PT1/8

当选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长
当选择无磁性开关时，无需选择磁性开关线长；当选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcs。

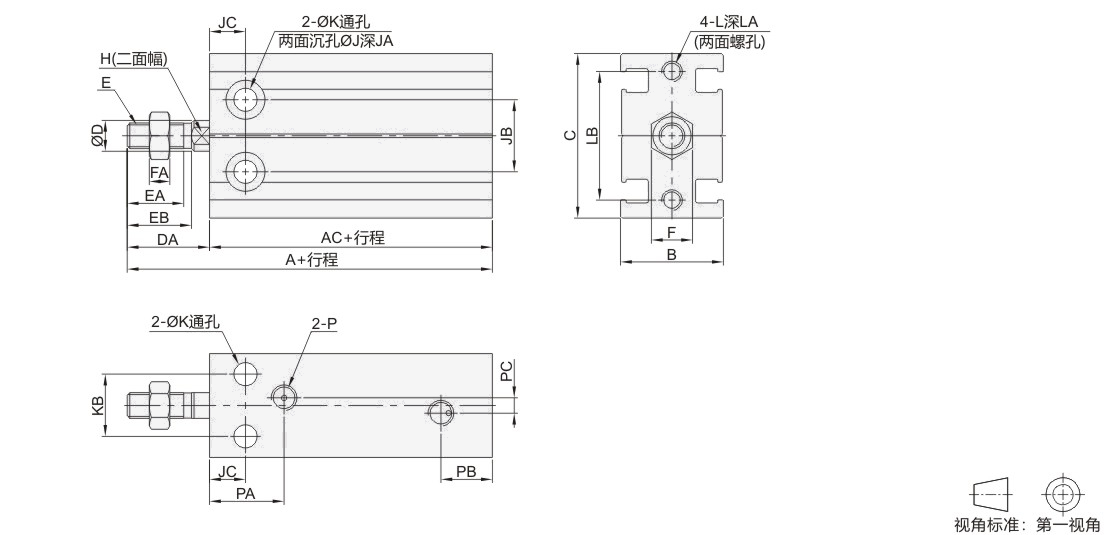

缸径	无内置磁石		有内置磁石		B	C	D	DA	E	EA	EB	F	FA	H	J	JA	JB	JC	K	KB	L	LA	LB	P	PA	PB	PC
缸径	A	AC	A	AC	B	C	D	DA	E	EA	EB	F	FA	H	J	JA	JB	JC	K	KB	L	LA	LB	P	PA	PB	PC
6	46	33	46	33	16.5	22	3	13	M3 ×0.5	7	8	5.5	2.5	—	6	5	10	7	3.3	7	M3	5	17	M5	14	10	—
10	52	36	52	36	16.5	24	4	16	M4×0.7	10	11	7	2	—	6	5.5	11		3.3	9	M3		18		15.5		—
16	46	30	56	40	20	32	6	16	M5×0.8	11	12.5	8	4	5	7.5	6.5	14		4.5	12	M4		25		14.5		3
20	55	36	65	46	26	40	8	19	M6 ×1 .0	12	14	10	5	6	9.5	8	16	9	5.5	16	M5	7.5	30		19.3	9.5	9
25	63	40	73	50	32	50	10	23	M8 ×1 .25	15.5	18	12	6	8	9.5	9	20	10	5.5	20	M5	8	38		20.5	8.5	12
32	69	42	79	52	40	62	12	27	M10 ×1 .25	19.5	22	17	6	10	11	11.5	24	11	6.5	24	M6	9	48	PT1/8	22	12.5	13

理论输出力表（N）

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(MPa)
缸径	杆径	动作方向	受压面积 (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	3	双作用	28.3	2.8	5.7	8.5	11.3	14.1	17	19.8
6	3	双作用	21.2	2.1	4.2	6.4	8.5	10.6	12.7	14.8
10	4	双作用	78.5	7.9	15.7	23.6	31.4	39.3	47.1	55
10	4	双作用	66	6.6	13.2	19.8	26.4	33	39.6	46.2
16	6	双作用	201.1	20.1	40.2	60.3	80.4	100.5	120.6	140.7
16	6	双作用	172.8	17.3	34.6	51.8	69.1	86.4	103.7	121
20	8	双作用	314.2	31.4	62.8	94.2	125.7	157.1	188.5	219.9
20	8	双作用	263.9	26.4	52.8	79.2	105.6	131.9	158.3	184.7
25	10	双作用	490.9	49.1	98.2	147.3	196.3	245.4	294.5	343.6
25	10	双作用	412.3	41.2	82.5	123.7	164.9	206.2	247.4	288.6
32	12	双作用	804.2	80.4	160.8	241.3	321.7	402.1	482.5	563
32	12	双作用	691.2	69.1	138.2	207.3	276.5	345.6	414.7	483.8
