圆螺母用止动垫圈

图片仅供参考

圆螺母用止动垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用标准	类型
JT-YXRFD	碳钢	发黑	GB 858-1988	圆螺母用止动垫圈
JT-YXRFU	SUS304	一	GB 858-1988	圆螺母用止动垫圈

dc值、h值仅作为参考数据，不影响实际使用效果。

选型参数

选型表

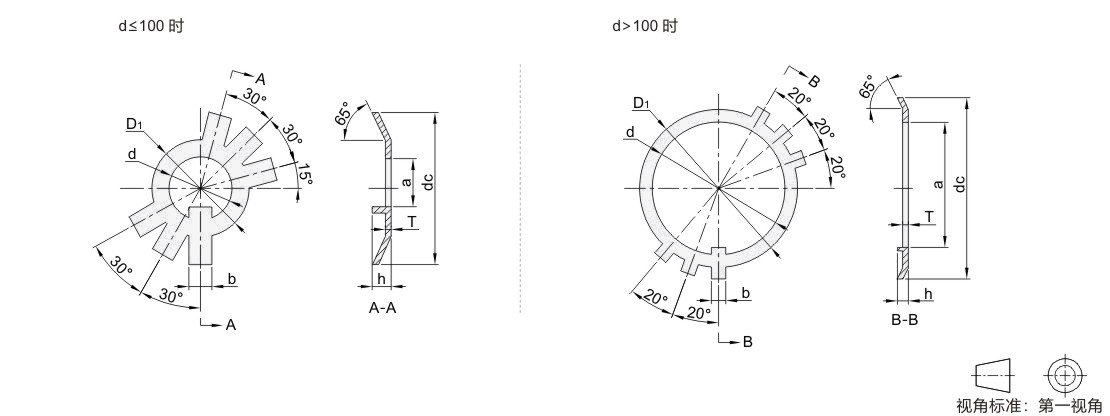

型号		d	dc	D1	T	h	b	a
代码	规格	d	dc	D1	T	h	b	a
(碳钢) JT-YXRFD (SUS304) JT-YXRFU	10	10.5	25	16	1	3	3.8	8
	12	12.5	28	19				9
	14	14.5	32	20				11
	*16	16.5	34	22			4.8	13
	18	18.5	35	24		4		15
	*20	20.5	38	27				17
	22	22.5	42	30				19
	*24	24.5	45	34				21
	25	25.5	45	34				22
	*27	27.5	48	37		5		24
	30	30.5	52	40				27
	*33	33.5	56	43	1.5		5.7	30
	*35	35.5	56	43				32
	*36	36.5	60	46				33
	39	39.5	62	49				36
	*40	40.5	62	49				37
	42	42.5	66	53				39
	*45	45.5	72	59				42
	*48	48.5	76	61			7.7	45
	50	50.5	76	61				47
	52	52.5	82	67		6		49
	55	56	82	67				52
	*56	57	90	74				53
	*60	61	94	79				57
	*64	65	100	84				61
	65	66	100	84				62
	*68	69	105	88			9.6	65
	72	73	110	93		7		69
	76	77	115	98				72
	80	81	120	103				76
	85	86	125	108				81
	90	91	130	112	2		11.6	86
	95	96	135	117				91
	100	101	140	122				96
	105	106	145	127				101
	110	111	156	135			13.5	106
	115	116	160	140				111
	*120	121	166	145				116
	*125	126	170	150				121
	*130	131	176	155				126
	140	141	186	165				136

带*号规格仅适用JT-YXRFD(碳钢)。
