方形丝杠支座组件窄孔距安装型

图片仅供参考

方形丝杠支座组件窄孔距安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	表面处理 / ③	类型
JT-IVXLF	S45C	发黑	发黑	窄孔距安装型 ● 支撑侧
JT-IVNLF	S45C	无电解镀镍	—	窄孔距安装型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1

选型参数

选型表

型号		Ød	T	W	H	C	W1	H1	P	Ød1	Ød2	t	建议轴端加工尺寸							使用C型挡圈
代码	规格												搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸				使用C型挡圈
代码	规格												ØD1	Ød		ØA	E	F	G	JT-IVXLF	JT-IVNLF
发黑 JT-IVXLF 无电解镀镍 JT-IVNLF	10	8	20	60	39	22	34	21	46	6.6	—	—	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	12	10		60	43	25	35	24	46				14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10	TBP03-10
	15	15		70	48	28	40	27	54				18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15	TBP03-15
	17	17	23	86	55	30	50	29	68	9			20/22/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17	TBP03-17
	20	20	26	88	74	48	52	64	70	9	14	8.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20	TBP03-20
	25	25	32	128	89	51	76	78	102	14	20	13	32/36	25	-0.005 -0.014	23.9	20	16.36	1.35	TBP01-25	TBP03-25

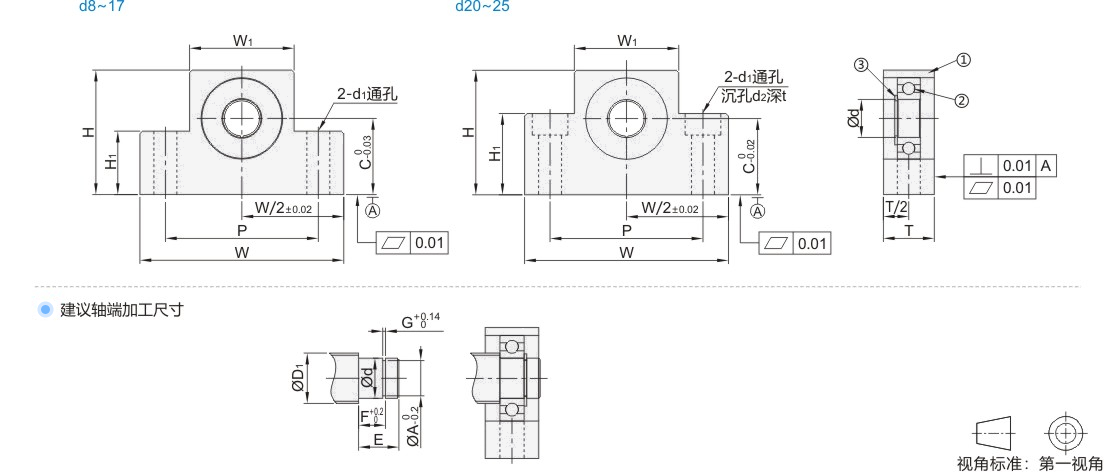

技术图档

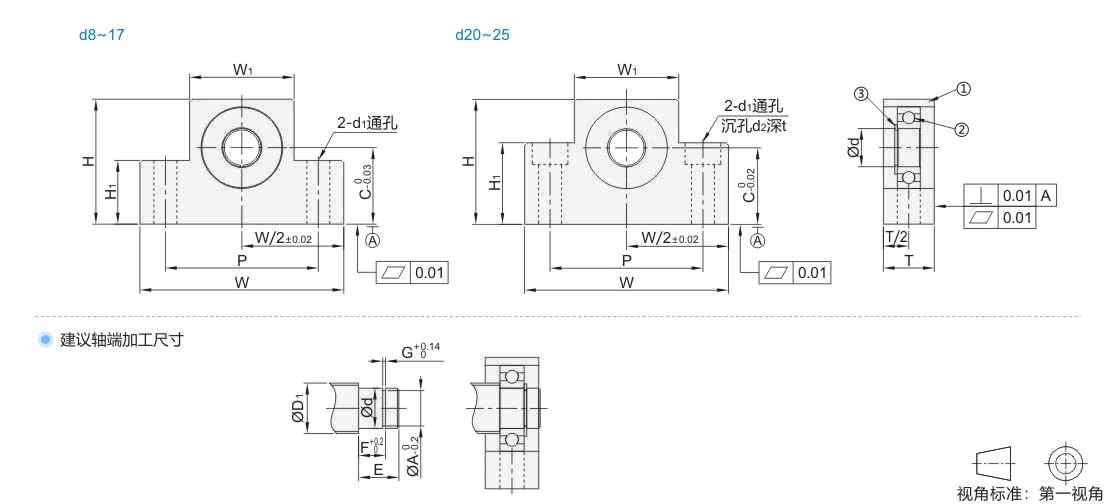

技术图档（二）

代码	类型		材质	表面处理
代码	类型		①	①	③
JT-IVXLF	窄孔距安装型	支撑侧	S45C	发黑	发黑
JT-IVNLF	窄孔距安装型	支撑侧	S45C	无电解镀镍	—

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1
