紧凑螺帽型滚珠丝杠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMIUG	C10	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 压轧
JT-IMIQG	C5	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

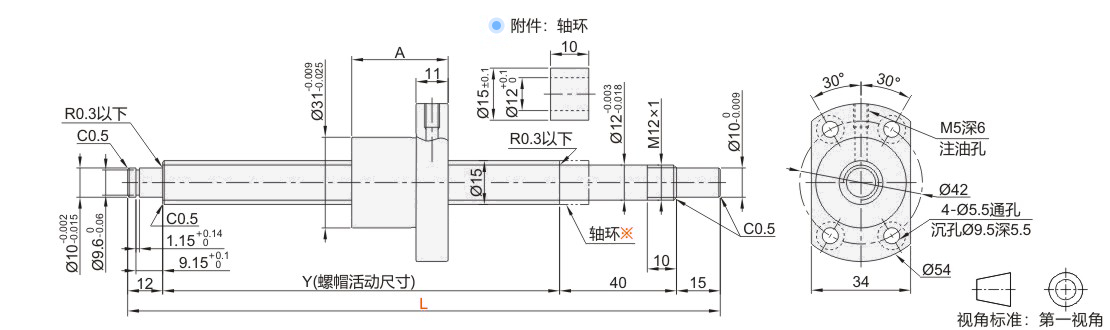

选型参数

选型表

型号			L 最小单位1	Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L 最小单位1	Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMIUG JT-IMIQG	15	5	150~1200	L-67	33	3.157	12.3	右旋	3圈1列	0.1以下	4.14	7.06
JT-IMIUG JT-IMIQG	15	10	150~1200	L-67	48	3.157	12.3	右旋	3圈1列	0.1以下	4.25	7.45

压轧滚珠丝杠与丝杠支座组件的推荐组合（丝杠固定座/支撑座请在怡合达网站搜索查看）

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMIUG JT-IMIQG	15	5 10	圆法兰	JT-IVXSD-12	JT-IVXDD-12
JT-IMIUG JT-IMIQG	15	5 10	方形	JT-IVXFD-12	JT-IVXQD-12

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

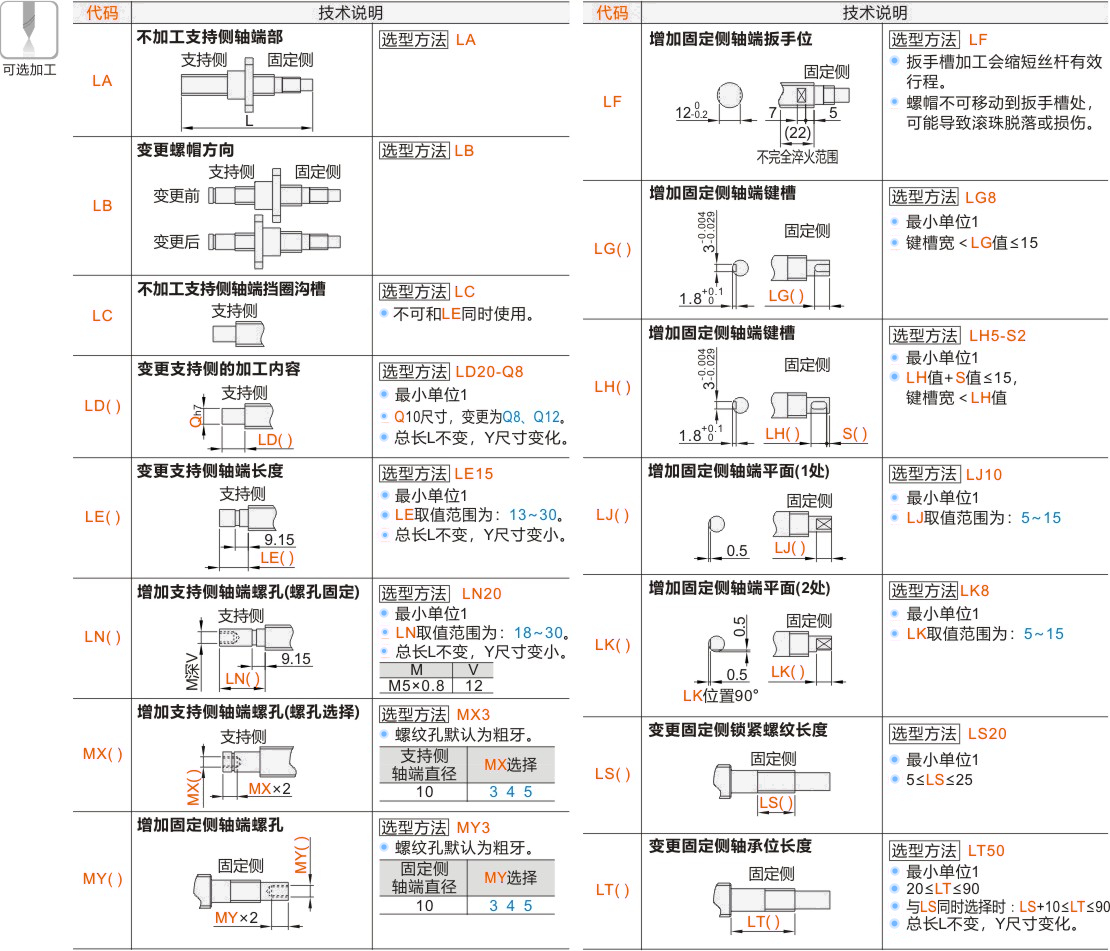

可选加工参数

暂未上传文档资料
