精密型橡皮管用快拧T型接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-LTRCFD	SUS316	外螺纹 ● T型接头

选型参数

选型表

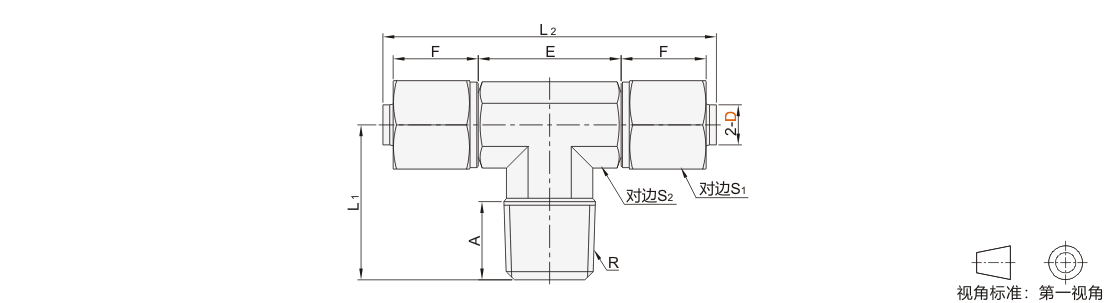

型号		公称型号	接管内径	R	A	E	F	S1	S2	L1	L2
代码	管外径D	公称型号	接管内径	R	A	E	F	S1	S2	L1	L2
JT-LTRCFD	6	1	4	R1/8	8	18.6	11.5	11	9	16.9	43.6
	6	2	4	R1/4	11	18.6	11.5	11	9	19.2	43.6
	8	1	5	R1/8	8	21	12.5	13	11	18.7	49
		2		R1/4	11				11	22.8
		3		R3/8					13	23.5
	10	2	8	R1/4		23	13.8	15		24	53
	10	3	8	R3/8		23	13.8	15		24	53
	12	2	10	R1/4		27	14	17	16	23.7	57
	12	3	10	R3/8		27	14	17	16	24.6	57
