选择代码

代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

156~1200/0.5

台阶长度T(mm) *

3~320/0.5

台阶长度S(mm) *

3~320/0.5

台阶直径Q(mm) *

台阶直径E(mm) *

3.5~38.5/0.5

左旋螺纹长度X(mm) *

50~560/0.5

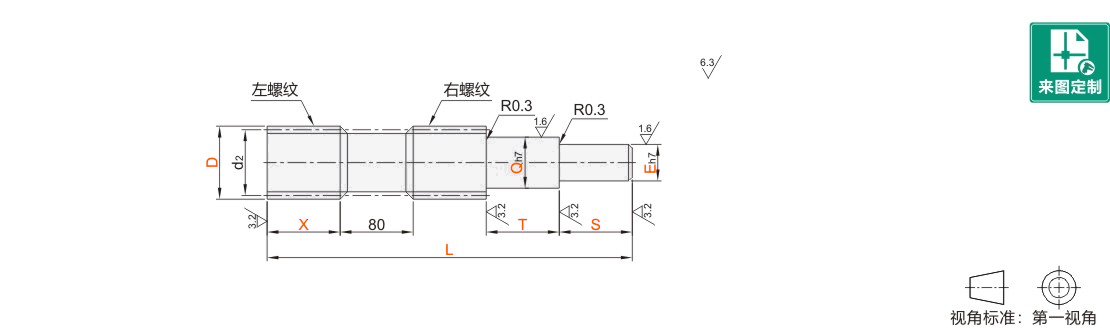

30度梯形丝杠一端二阶型 A型

图片仅供参考

30度梯形丝杠一端二阶型 A型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-IQFUU	一端左旋一端右旋	S45C	发黑	一端二阶A型
JT-IQFUX	一端左旋一端右旋	SUS303	—	一端二阶A型

丝杠端部存在工艺孔。

选型参数

选型表

型号				最小单位0.5			Q 选择	最小单位0.5		螺距 P		有效直径 d2			螺纹牙根直径 (min)					螺纹升角
代码			D	L	T·S		Q 选择	E	X	螺距 P		有效直径 d2			螺纹牙根直径 (min)					螺纹升角
JT-IQFUU JT-IQFUX			12	156~1000	3≤T≤Q×8 3≤S≤E×8 Q≤9时T,S为 Q的6倍以下。		7 8 9	Q/2≤E≤Q-1.5	请根据使用要求指定尺寸。	2		11			9.2					3°19´
			14				7 8 9 10			3		12.5			10.1					4°22´
			16				8 9 10 12			3		14.5			12.1					3°46´
			18	156~1200			8 9 10 12			4		16			13.1					4°33´
			20				9 10 12 14 15			4		18			15.1					4°03´
			22				9 10 12 14 15			5		19.5			16.1					4°40´
			25				10 12 14 15 16 17					22.5			19					4°03´
			28				12 14 15 16 17 20					25.5			22					3°34´
			32				12 14 15 16 17 20 25			6		29			24.5					3°46´
			36				16 17 20 25					33			28.5					3°19´
			40				17 20 25 30					37			32.5					2°57´
			50	200~1200			25 30 35 40			8		46			40.4					3°10´

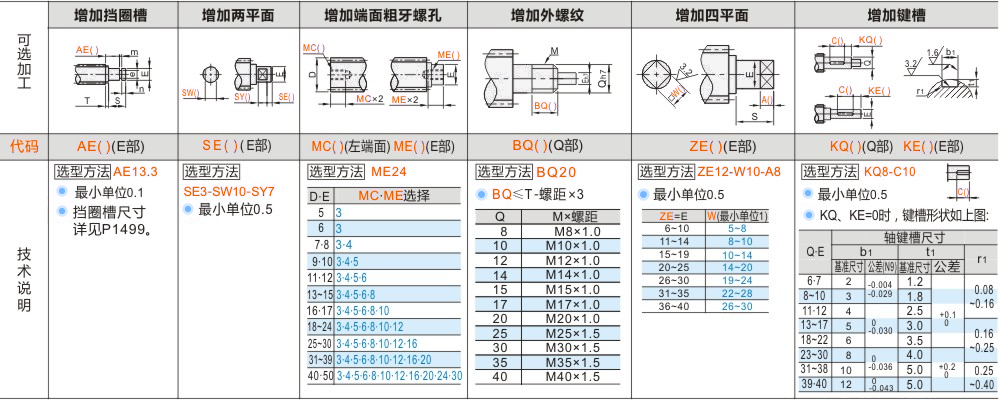

可选加工参数

产品名称

暂未上传文档资料
