包胶凸轮轴承随动器圆柱型

图片仅供参考

包胶凸轮轴承随动器圆柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	密封圈	材质 / 衬层	材质 / 凸轮轴承随动器	附件	类型
JT-XFRMD	有	MC尼龙	SUJ2	六角螺帽(S45C)	标准型 ● 圆柱型 ● 内六角孔
JT-XFRMQ	有	MC尼龙	SUS440C	六角螺帽(SUS304)	标准型 ● 圆柱型 ● 内六角孔

特点：凸轮轴承随动器外圈压入树脂后，安装挡圈以防止其脱落。
不同批次产品包胶衬层可能存在色差。
不承诺品牌（仅适用进口型）。

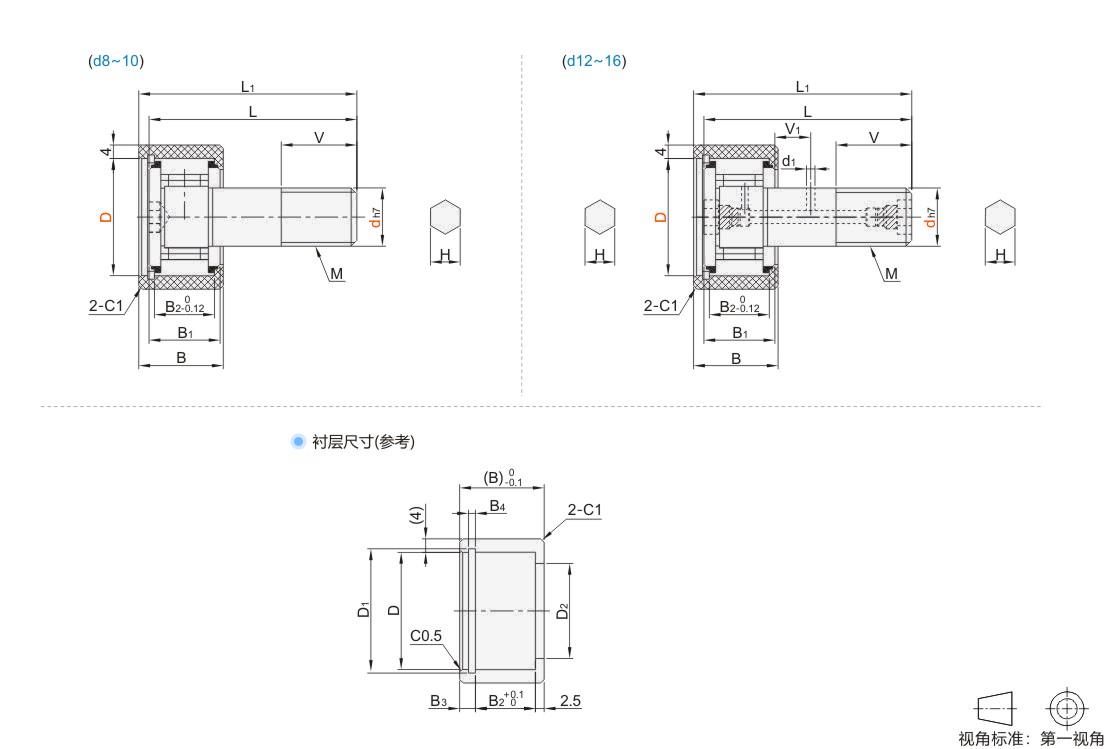

选型参数

选型表

型号			D	M	V	V1	B	B1	B2	B3	B4		D1		D2	L	L1	d1	H		容许负载 (N)	容许转速 (rpm)	重量 (g)
代码	dh7		D	M	V	V1	B	B1	B2	B3	B4		D1		D2	L	L1	d1	钢	不锈钢	容许负载 (N)	容许转速 (rpm)	重量 (g)
JT-XFRMD JT-XFRMQ	8	0 -0.015	19	M8×1.25	11	—	17	12	11	3.5	1.1	+0.08 0	20	+0.15 0	16	32	35	—	4	4	515	1900	32
	10		22	M10×1.25	13		18	13	12		1.1		23	+0.15 0	18	36	39		5	5	590	1700	50
	10		26	M10×1.25	13		18	13	12		1.3		27.2	+0.2 0	18	36	39		5	5	630	1500	70
	12	0 -0.018	30	M12×1.5	14	6	21	15	14	4.5			31.4	+0.25 0	23.5	40	44	3	6	6	495	1350	98
	12		32	M12×1.5	14	6	21	15	14	4.5			33.7		23.5	40	44		6		510	1300	117
	16		35	M16×1.5	18	8	26	19.5	18	5.5	1.6	+0.10 0	37		28.5	52	56.75		8		680	1200	185

容许负载为速度=10km/h时的数值。
