选型参数

丝杠轴径 *

导程 *

长度L(mm) *

500~3000/1

固定端连接位长度F(mm) *

50~100/1

固定端连接位外径P(mm) *

25~35/1

滚珠丝杠标准螺帽型重载高速型 C7

图片仅供参考

滚珠丝杠标准螺帽型重载高速型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMROL	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

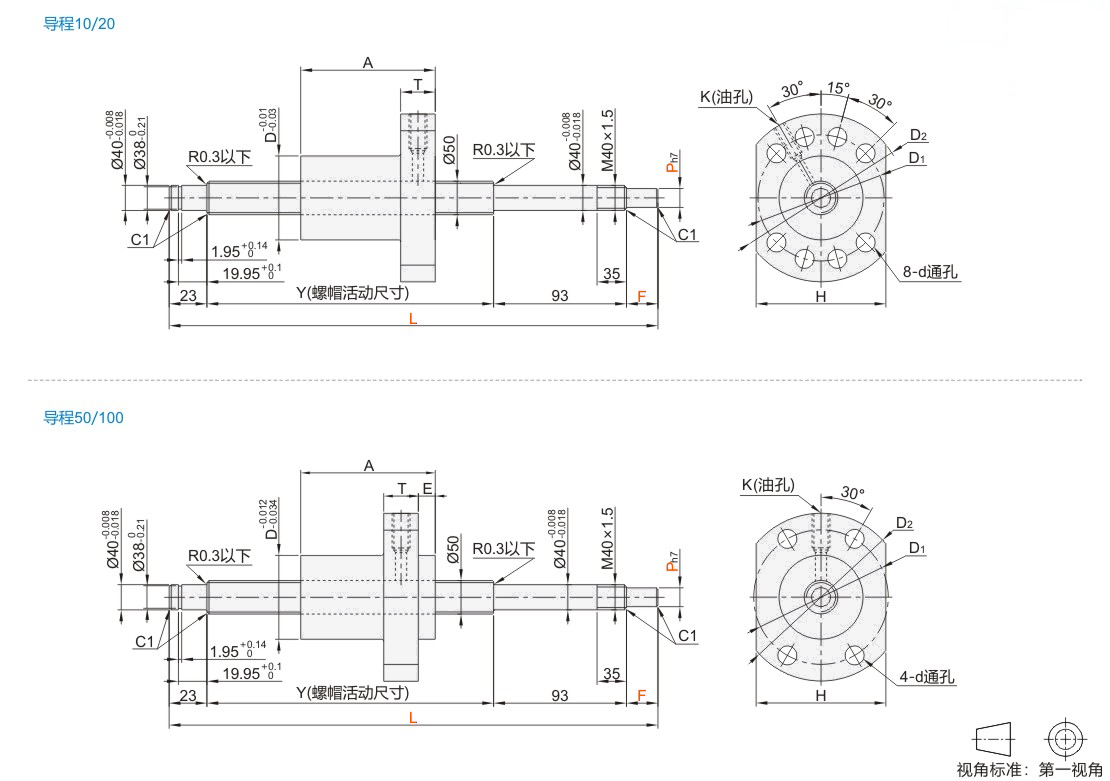

型号			最小单位1			滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	基本额定负载
代码	丝杠轴径	导程	L	F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	C(动)kN	Co(静)kN
JT-IMROL	50	10	500~3000	50~100	25~35	6.35	1×4	右旋	L-(116+F)	75	88	16	93	110	85	11	—	M8	58.88	192.35
		20				7.144	1×4			75	138	16	93	110	85	11	—	M8	70.04	221.51
		50				7.938	1.8×2			90	117	20	112	135	92	14	21.5	M6	70.80	215.49
		100				7.938	0.8×2			90	111	20	112	135	92	14	21.5	M6	33.32	97.87

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMROL	50	10 20 50 100	方形	JT-IVXXD-40(详情请在怡合达网站搜索查看)	JT-IVXLD-40(详情请在怡合达网站搜索查看)

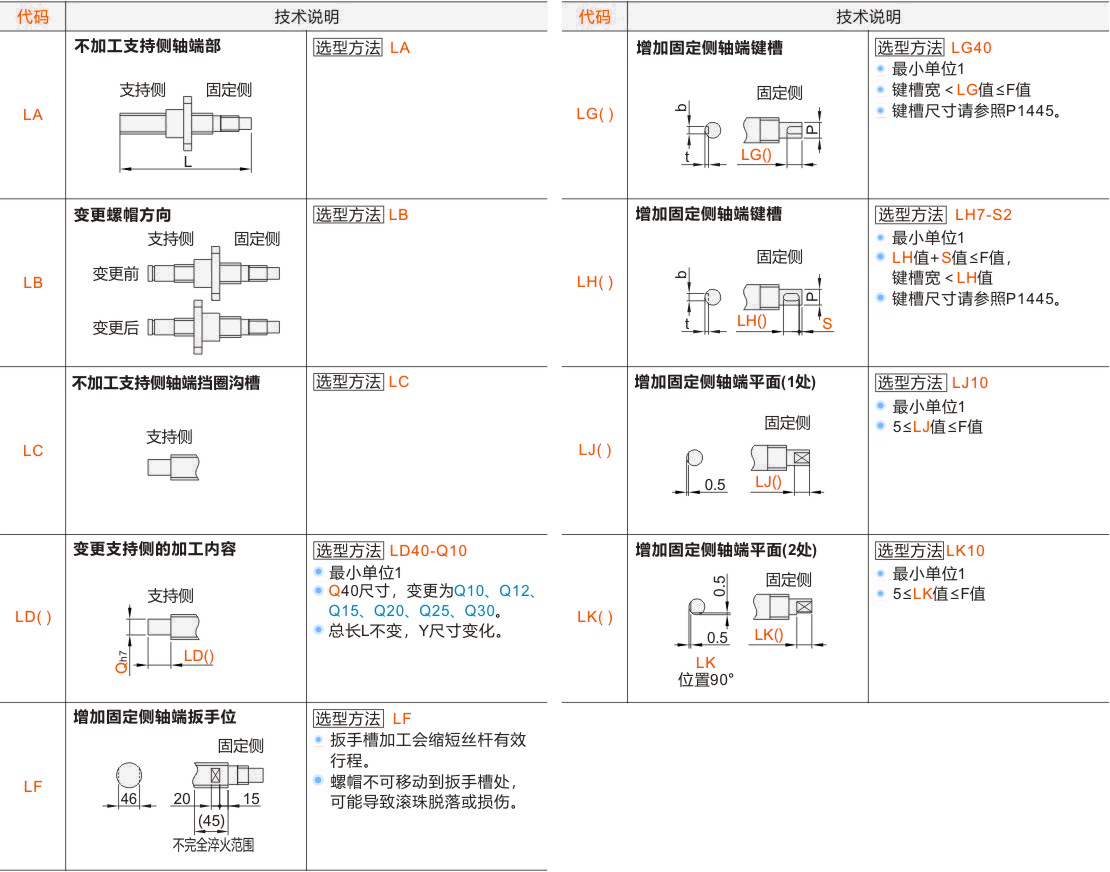

可选加工参数

产品名称

暂未上传文档资料
