支柱固定夹开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件 (螺钉)	类型
JT-PNLSD	SS400	发黑	TAC01	孔距选择型 ● 标准型
JT-PNLSU	SS400	喷细砂无电解镀镍	TAC21	孔距选择型 ● 标准型
JT-PNLDD	SS400	发黑	TAC01	孔距选择型 ● 薄型
JT-PNLDU	SS400	喷细砂无电解镀镍	TAC21	孔距选择型 ● 薄型
JT-PNLUD	SS400	发黑	TAC01	孔距指定型 ● 标准型
JT-PNLUU	SS400	喷细砂无电解镀镍	TAC21	孔距指定型 ● 标准型
JT-PNLQD	SS400	发黑	TAC01	孔距指定型 ● 薄型
JT-PNLQU	SS400	喷细砂无电解镀镍	TAC21	孔距指定型 ● 薄型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D	JT-PNLSD/JT-PNLDD/JT-PNLUD/JT-PNLQD		JT-PNLSU/JT-PNLDU/JT-PNLUU/JT-PNLQU
8	对应代码TAC01	M5×16 2个	对应代码TAC21	M5×16 2个
10		M5×16 2个		M5×16 2个
12		M5×16 2个		M5×16 2个
15		M5×20 4个*		M5×20 4个*
20		M6×25 4个*		M6×25 4个*
25		M6×30 4个*		M6×30 4个*
30		M8×35 4个*		M8×35 4个*
35		M8×40 4个*		M8×40 4个*

注：带*为标准型固定夹(JT-PNLSD/JT-PNLSU/JT-PNLUD/JT-PNLUU)的附
件螺钉数量，薄型固定夹(JT-PNLDD/JT-PNLDU/JT-PNLQD/JT-PNLQU)
的附件螺钉数量为2个。

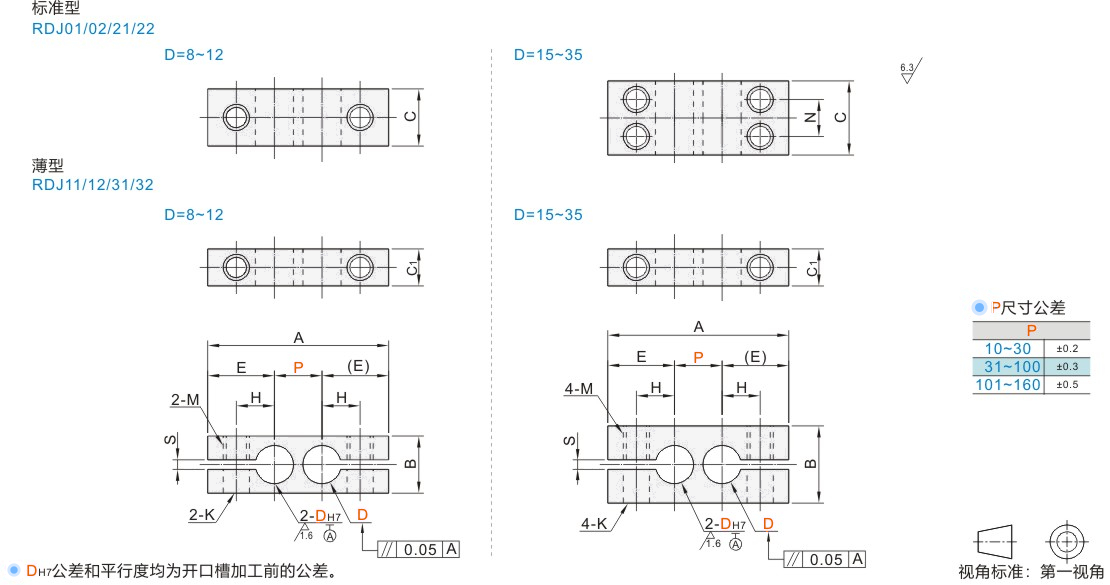

选型参数

型号			P	A	B	C	C1	E	H	N	M	K	S
代码	DH7		P	A	B	C	C1	E	H	N	M	K	S
标准型 JT-PNLSD JT-PNLSU 薄型 JT-PNLDD JT-PNLDU	8	+0.015 0	10 15 20 25	A=P+2E	12	12	—	14	8	—	M5	5.5	1.2~2.3
	10	+0.015 0	15 20 25 30		16	16	9	15	9
	12	+0.018 0	15 20 25 30		16	16	9	16	10
	15	+0.018 0	20 25 30 40		22	22	12	18	12	11
	20	+0.021 0	25 30 40 50		28	28	16	22	15	14	M6	6.6
	25		30 40 50 75		32	32	16	25	18	16	M6	6.6
	30		50 75 100 150		40	40	19	29	21	20	M8	9
	35	+0.025 0	50 75 100 150		45	45	22	32	24	24	M8	9

型号			最小单位1	A	B	C	C1	E	H	N	M	K	S
代码	DH7		P	A	B	C	C1	E	H	N	M	K	S
标准型 JT-PNLUD JT-PNLUU 薄型 JT-PNLQD JT-PNLQU	8	+0.015 0	10~30	A=P+2E	12	12	—	14	8	—	M5	5.5	1.2~2.3
	10	+0.015 0	15~35		16	16	9	15	9
	12	+0.018 0	15~35		16	16	9	16	10
	15	+0.018 0	20~45		22	22	12	18	12	11
	20	+0.021 0	25~55		28	28	16	22	15	14	M6	6.6
	25		30~80		32	32	19	25	18	16	M6	6.6
	30		50~160		40	40	19	29	21	20	M8	9
	35	+0.025 0	50~160		45	45	22	32	24	24	M8	9

暂未上传文档资料

支柱固定夹 开口式
