选择代码

代码参数

刹车类型

选型参数

D *

轮部代号 *

美式轻型活动脚轮

图片仅供参考

美式轻型活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MXISQ	平底活动型	Q235A	烤漆(墨绿)	—	UK	聚氨酯	黑色	双轴承
JT-MXISQ	平底活动型	Q235A	烤漆(墨绿)	—	RK	橡胶	咖啡色	单轴承
JT-MXISQ	平底活动型	Q235A	烤漆(墨绿)	—	NA	尼龙	白色	双轴承
JT-MXIDQ	平底活动型	Q235A	烤漆(墨绿)	塑料双刹	UK	聚氨酯	黑色	双轴承
JT-MXIDQ	平底活动型	Q235A	烤漆(墨绿)	塑料双刹	RK	橡胶	咖啡色	单轴承
JT-MXIDQ	平底活动型	Q235A	烤漆(墨绿)	塑料双刹	NA	尼龙	白色	双轴承

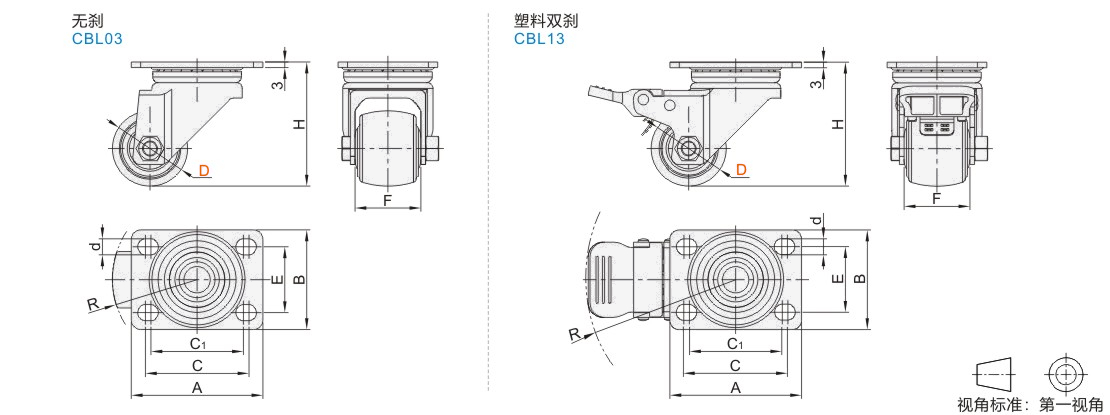

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

型号		轮部代号	H	F	A	B	C	C1	E	d	R					容许载荷(kg)								参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	d	JT-MXISQ			JT-MXIDQ		UK			RK			NA		UK			RK			NA
无刹 JT-MXISQ 塑料双刹 JT-MXIDQ	40	UK RK NA	66	30	70	53	55	49	35	8.5	45			80		100			65			120		0.35			0.35			0.35
无刹 JT-MXISQ 塑料双刹 JT-MXIDQ	50	UK RK NA	76	30	70	53	55	49	35	8.5	51			80		120			85			150		0.39			0.38			0.39
