包胶轴承外螺纹型圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承材质	衬层 / 材质	衬层 / 硬度	衬层 / 颜色	轴 / 材质	类型
JT-XBFSD	SUJ2	聚氨酯	肖氏A90	黑色	SUS303	圆弧型 ● 外螺纹型
JT-XBFSU	SUJ2	聚氨酯	肖氏A90	白色	SUS303	圆弧型 ● 外螺纹型
JT-XBFSQ	SUJ2	硅橡胶	肖氏A70	浅灰色	SUS303	圆弧型 ● 外螺纹型
JT-XBFSF	SUJ2	制电性聚氨酯	肖氏A90	深灰色	SUS303	圆弧型 ● 外螺纹型
JT-XBFDD	SUS420	聚氨酯	肖氏A90	黑色	SUS303	圆弧型 ● 外螺纹型
JT-XBFDU	SUS420	聚氨酯	肖氏A90	白色	SUS303	圆弧型 ● 外螺纹型
JT-XBFDQ	SUS420	硅橡胶	肖氏A70	浅灰色	SUS303	圆弧型 ● 外螺纹型
JT-XBFUD	SUJ2	聚氨酯	肖氏A90	黑色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFUU	SUJ2	聚氨酯	肖氏A90	白色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFUQ	SUJ2	硅橡胶	肖氏A70	浅灰色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFUF	SUJ2	制电性聚氨酯	肖氏A90	深灰色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFQD	SUS420	聚氨酯	肖氏A90	黑色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFQU	SUS420	聚氨酯	肖氏A90	白色	SUS303	圆弧型 ● 外螺纹加长型
JT-XBFQQ	SUS420	硅橡胶	肖氏A70	浅灰色	SUS303	圆弧型 ● 外螺纹加长型

白色聚氨酯可能会因时间长而泛黄，颜色请以实物为准。
不同批次产品包胶衬层可能存在色差。

制电性聚氨酯的特性

项目	单位	参数
体积固有电阻率	Ω .cm	2.1×10⁸
体表电阻率	Ω	4.0×10⁹

次数据为实验值，并非保证值。
轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

螺纹部无退刀槽加工。

选型参数

选型表

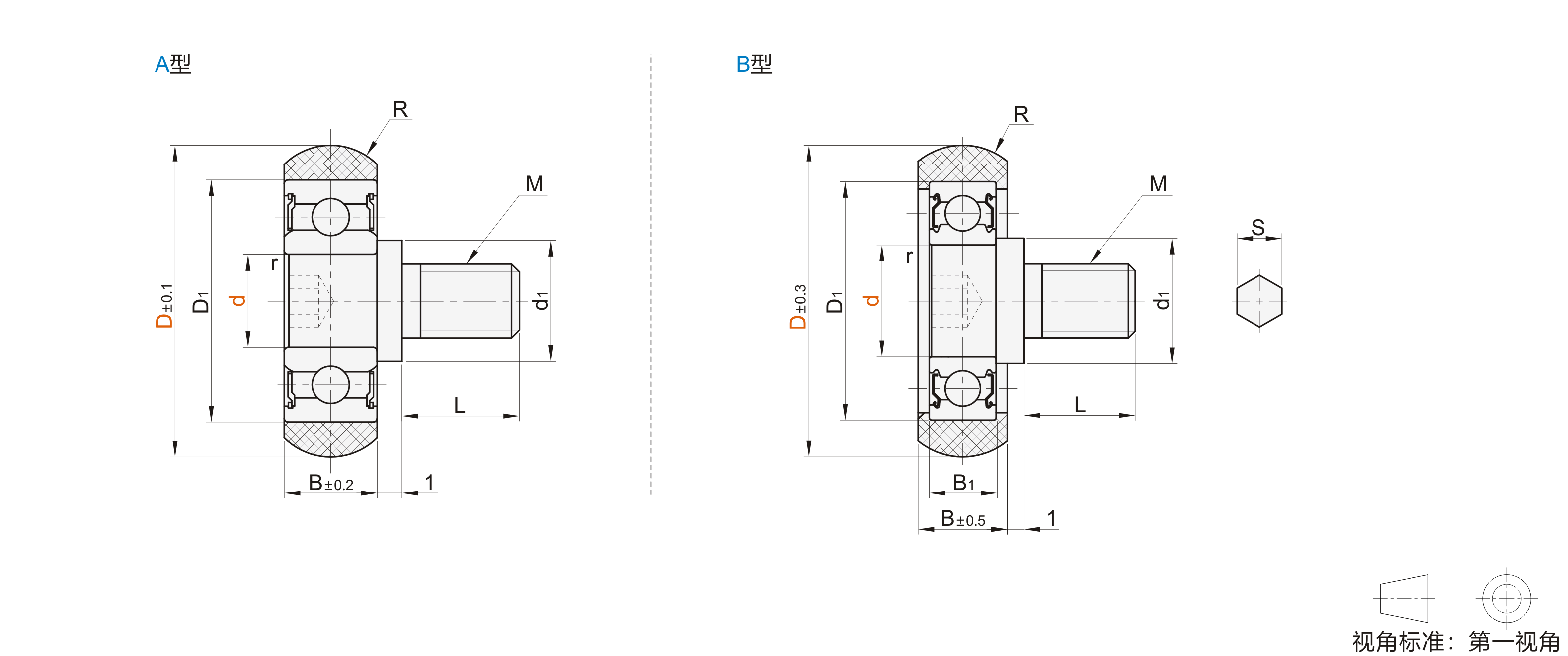

型号			D	M	L		容许负载(N)		B	D1	B1	r (min.)	S	R	d1	使用轴承
代号	形状	d			L		聚氨酯	硅橡胶
代号	形状	d			标准型	加长型	肖氏A90	肖氏A70
外螺纹型外螺纹加长型 JT-XBFSD JT-XBFUD JT-XBFSU JT-XBFUU JT-XBFSQ JT-XBFUQ JT-XBFSF JT-XBFUF JT-XBFDD JT-XBFQD JT-XBFDU JT-XBFQU JT-XBFDQ JT-XBFQQ	A型	3	10	M3	4	6	25	7	3	7	—	0.1	1.5	5	5	BAF683ZZ
		3	12	M3	4	6	34	9.8	3	7		0.1	1.5		5	BAF683ZZ
		4	13	M4	5	8	44	13	4	9		0.15	2		6	BAF684ZZ
		4	16				59	18	5	13		0.2	2		6	BAF624ZZ
		5	16				59	18		11		0.2	2.5		7	BAF685ZZ
		5	20				78	24		16		0.3			7	BAF625ZZ
		6	20	M6	8	12	78	24		15		0.2			9	BAF696ZZ
		6	28				157	47	6	19		0.3			9	BAF626ZZ
		8	28				157	47	7	22			3		11	BAF608ZZ
		8	30				176	53	7	22			3	15	11	BAF608ZZ
		10	30				176	53	8	26			5		14	BAY6000ZZ
		10	40				274	82	9	30		0.6			14	BAY6200ZZ
		15	40	M10	12	20	274	82	9	32		0.3			17	BAY6002ZZ
		15	45				343	103	11	35		0.6			17	BAY6202ZZ
		20	45				343	103	9	37		0.3	8		25	BAY6904ZZ
		20	55				490	145	14	47		1	8	20	25	BAY6204ZZ
		25	65				750	220	15	52		1	10	20	30	BAY6205ZZ
	B型*	8	30	M6	8	12	176	53	11	22	7	0.3	3	15	11	BAF608ZZ
		10	30				176	53		26	8	0.3	5		14	BAY6000ZZ
		10	40				274	82		30	9	0.6			14	BAY6200ZZ
		15	40	M10	12	20	274	82	12	32	9	0.3			17	BAY6002ZZ
		15	45				343	103	15	35	11	0.6			17	BAY6202ZZ
		20	45				343	103	12	37	9	0.3	8		25	BAY6904ZZ
		20	55				485	145	18	47	14	1	8	20	25	BAY6204ZZ
		25	65				745	220	19	52	15	1	10	20	30	BAY6205ZZ
