精密调节阀 直管接头型 快插式

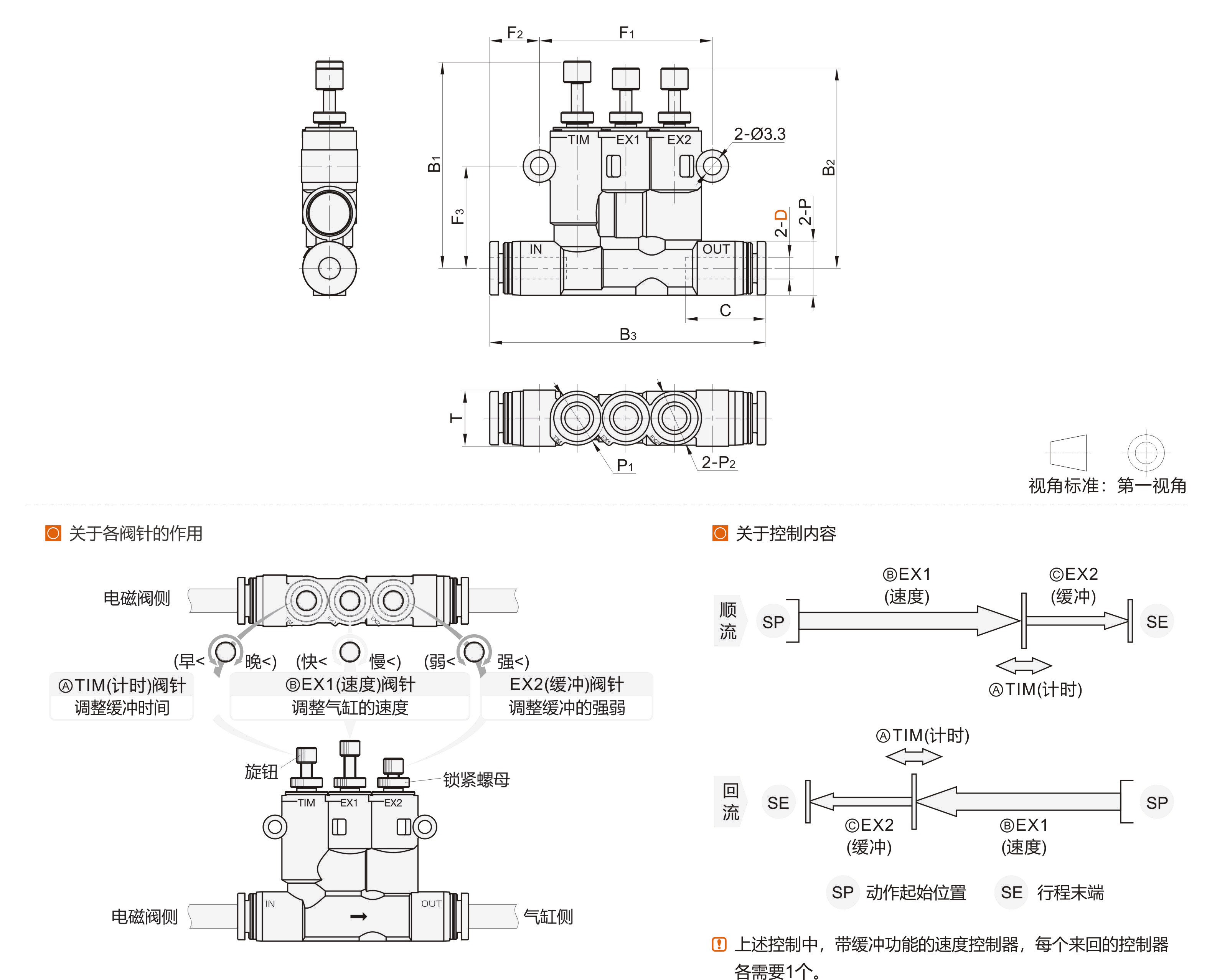

关于调整方法
① 安装产品 。在OUT侧(产品侧面印字)安装气缸。
② 在调整速度前，请将TIM、EX1置于全开状态、将EX2置于全闭状态。
③ 确定缓冲的强度。驱动气缸，缓缓打开EX2，调整使得气缸到达行程末端，在按住旋钮的同时紧固锁紧螺母以确保设定不变。
④ 确定缓冲时间。请缓缓关闭TIM，并适当调整TIM使得行程末端附近的缓冲有效。此时，过度关闭TIM或在全开状态下突然
一下子关闭时缓冲不会生效，敬请注意。
⑤ 需减慢气缸的速度时，请调整EX1，通过TIM重新调整缓冲时间。
⑥ 最后加以微调，并在按住旋钮的同时完全紧固锁紧螺母以确保TIM和EX1的设定不变。
调整速度的要点
在调整速度后改变压力和配管长度时会影响设定，因此请先确定压力和配管长度后再进行操作。
速度调整方法①~③为同时设定气缸两侧的产品，④~⑥为单独设定。
不清楚缓冲的起始位置时，若将气缸速度设为快速(使EX1全开)、将缓冲设为强(使EX2几乎全闭)，则速度会有强弱，可便于掌握缓冲时间。
缓冲的起始位置请留有一定余量，避免过于靠近行程末端。
不清楚设定时，请从头开始重新操作。
