图片仅供参考

台阶型固定座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

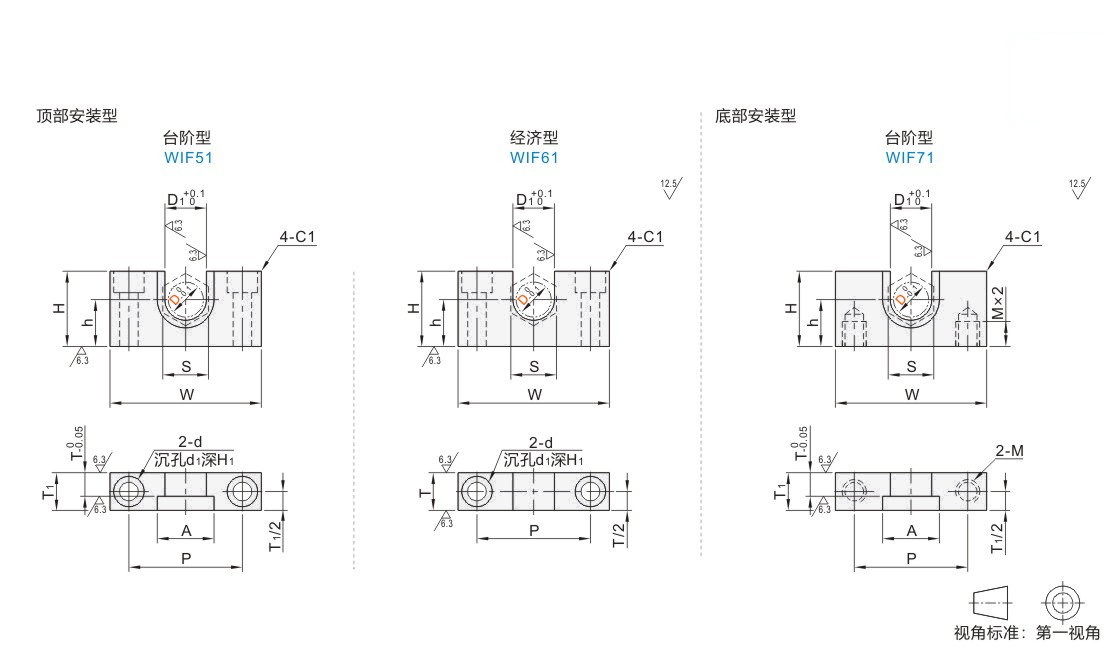

代码	材质	表面硬度	表面处理	类型
JT-UHAOD	S45C	750HV~	镀硬铬	顶部安装型 ● 台阶型 ● 尺寸固定型
JT-UHAXD	S45C	750HV~	镀硬铬	顶部安装型 ● 经济型 ● 尺寸固定型
JT-UHALD	S45C	750HV~	镀硬铬	底部安装型 ● 台阶型 ● 尺寸固定型

选型参数

型号		h	H	S	D1	A	T	T1	W	P	d	d1	H1	M
代码	D	h	H	S	D1	A	T	T1	W	P	d	d1	H1	M
顶部安装型 JT-UHAOD 底部安装型 JT-UHALD※	4	6	h+4	6	4.5	9	4	8	30	20	3.5	6.5	3.5	3
	6	8	h+5	8	6.5	12		10	34	24	4.5	8	4.5	4
	7	9	h+6	10	8	14		10	36	26	4.5	8	4.5	4
	8	11	h+7	12	9	17	6	12	42	30	5.5	9.5	5.5	5
	10	12	h+8	14	11	19	6	12	44	32	5.5	9.5	5.5	5
	13	14	h+10	17	14	23	8	13	52	38	6.6	11	6.5	6
	16	18	h+12	21	18	28	8	13	56	42	6.6	11	6.5	6
	18	20	h+14	23	20	31	12	17	66	48	9	14	9	8
	21	21	h+15	26	23	34	12	17	70	52	9	14	9	8
	25	24	h+19	30	27	38	15	21	84	62	11	17	11	10
	27	24	h+19	32	29	40	20	27	84	62	11	17	11	10

※ JT-UHALD无D27规格。

JT-UHAXD

型号		h	H	S	D1	T		W	P	d	d1	H1
代码	D	h	H	S	D1	T		W	P	d	d1	H1
顶部安装型 JT-UHAXD	7	9	h+6	10	8	8	0 -0.15	36	26	4.5	—	—
	8	11	h+7	12	9	10	0 -0.15	42	30	5.5	—	—
	10	12	h+8	14	11	12	0 -0.18	44	32	5.5	9.5	5.5
	13	14	h+10	17	14	13	0 -0.18	52	38	6.6	11	6.5
	16	18	h+12	21	18	15	0 -0.22	56	42	6.6	11	6.5
	18	20	h+14	23	20	16		66	48	9	14	9
	21	21	h+15	26	23	19		70	52	9	14	9
	25	24	h+19	30	27	20		84	62	11	17	11

经济型的D7与D8不带沉孔。
